Material UI(MUI) Recharts WebSocket FastAPIでリアルタイムグラフ描画

2022年07月13日 (更新)2022年07月13日 (公開)

はじめに

MUI(Material-UI)v5 Recharts WebSocket FastAPI でリアルタイムグラフ描画の画面を作ってみました。

今回、
フロントエンド：React, MUI(Material-UI)v5, Recharts
バックエンド：FastAPI
通信手段：WebSocket
によるリアルタイムグラフ描画が実現するまでの手順を紹介していきたいと思います。

【検証環境】

Windows 10 Pro x64

　Visual Studio Code 1.69.0

Raspberry Pi Desktop OS(Linux raspberry 4.19.0-13-amd64)

　node 14.16.0

　npm 6.14.11

　　react 18.2.0

　　recharts 2.1.12

　　mui/material 5.8.7

　Python 3.7.3

　pip 22.1.2

　　fastapi 0.78.0

　　uvicorn 0.18.2

この記事に Recharts の実装の話はほぼありません。（既存の実装にデータを渡しているだけです。）

MUI(Material-UI)v5

まず、MUI(Material-UI)v5 に対応したプロジェクトを作成します。
今回の趣旨とは全く関係無いですが、なんとなく、Tailwind CSS に対応した状態で始めたかったので、
https://github.com/mui/material-ui/tree/master/examples/tailwind-css
をベースに採用します。

$ curl https://codeload.github.com/mui/material-ui/tar.gz/master | tar -xz --strip=2 material-ui-master/examples/tailwind-css
$ cd tailwind-css
$ npm install
$ npm start

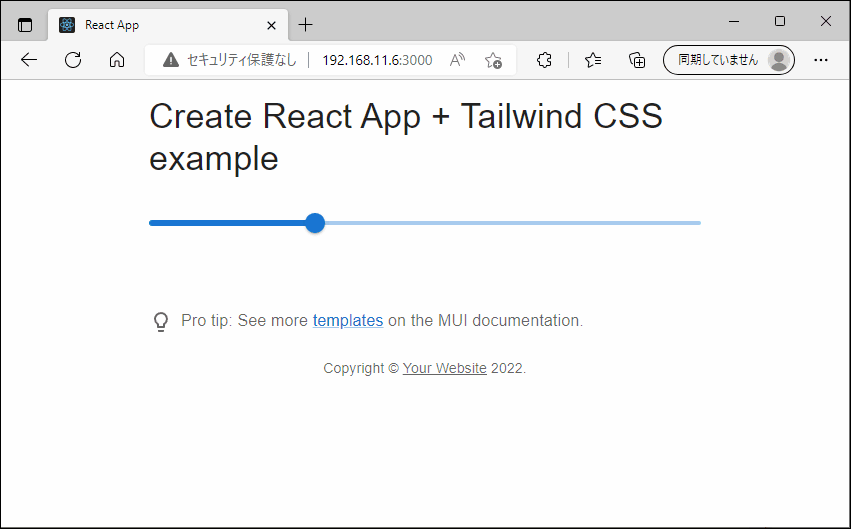

ＯＫ！

Dashboard

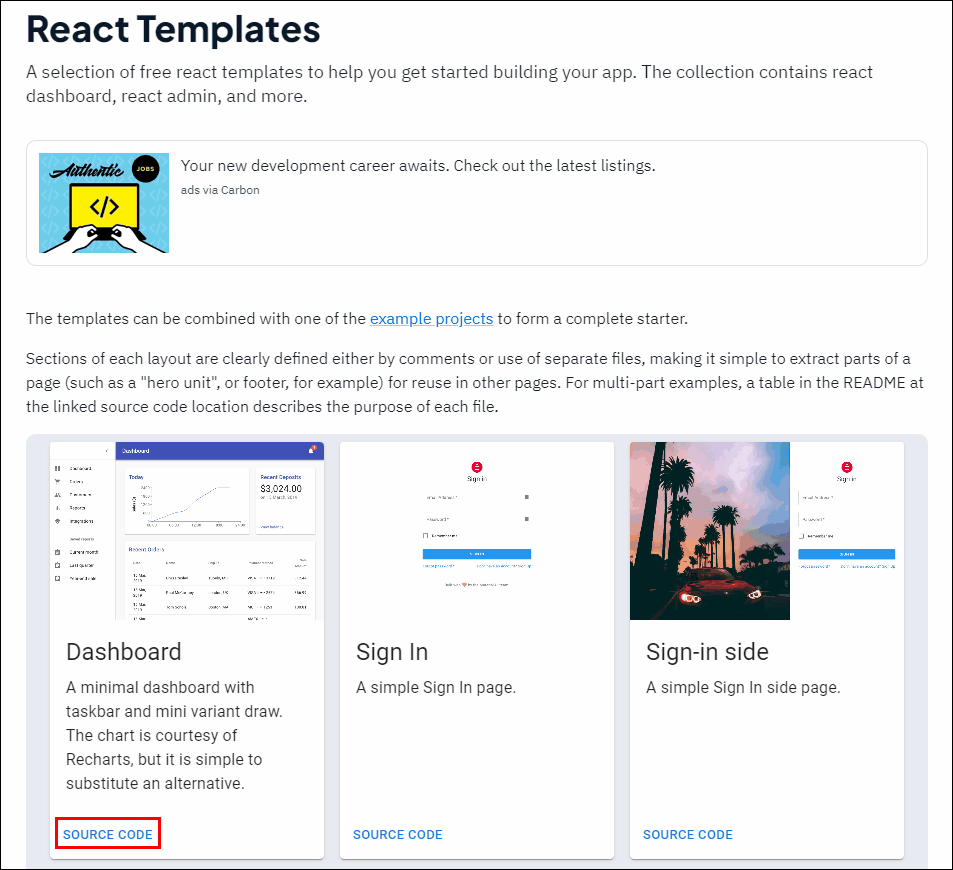

画面を作り込まず、テンプレートの "Dashboard" を採用します。

https://github.com/mui/material-ui/tree/v5.8.7/docs/data/material/getting-started/templates/dashboard
から
*.tsx をダウンロードします。
↓
Chart.tsx
Dashboard.tsx
Deposits.tsx
Orders.tsx
Title.tsx
listItems.tsx

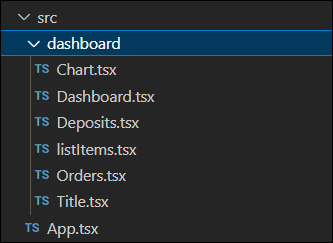

$ mkdir src/dashboard

src/dashboard
に
*.tsx を置きます。

src/App.tsx を以下の内容にします。

src/App.tsx

import React from 'react';
import DashboardContent from './dashboard/Dashboard';

const App = () => {
  return <DashboardContent />;
};

export default App;

確認します。

$ npm start

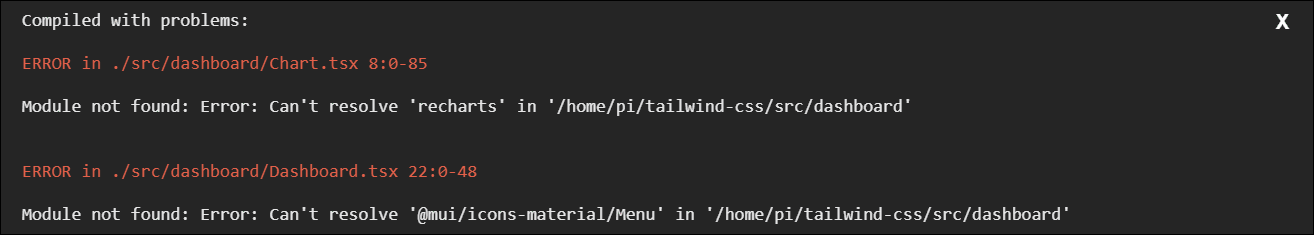

依存パッケージが足りていなくて、エラーになります。
依存パッケージをインストールします。

$ npm install recharts @mui/icons-material

確認します。

$ npm start

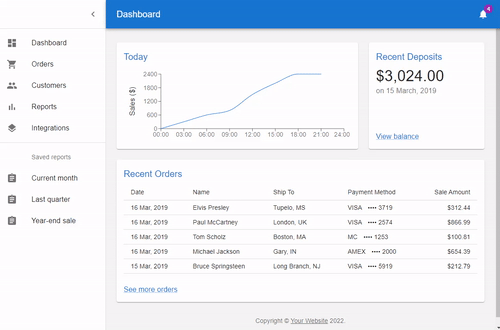

ダッシュボードが表示されます。なお、データは固定で、いろいろクリックしてもほとんど何も起きません。

FastAPI 側

FastAPI 側（WebSocket サーバー側）を作成します。

https://github.com/ustropo/websocket-example

を参考にしました。

こちらの場合、今回と異なり、フロントエンドからメッセージ送信して、それをきっかけにして、データを取り出しています。フロントエンドの setInterval で１秒毎になっています。また、フロントエンドは、jsです。

python3, pip3 はあらかじめ入っている環境です。

ただ、そのままインストールしようとすると、エラーになりましたので、一旦 setuptools をアップグレードしています。

# pip3 install fastapi "uvicorn[standard]"
・・・
          from setuptools.command.build import build as CommandBuild  # type: ignore[import]
      ModuleNotFoundError: No module named 'setuptools.command.build'

      ----------------------------------------
  Command "python setup.py egg_info" failed with error code 1 in /tmp/pip-install-804avrft/maturin/

  ----------------------------------------
Command "/usr/bin/python3 -m pip install --ignore-installed --no-user --prefix /tmp/pip-build-env-nshvgw65 --no-warn-script-location --no-binary :none: --only-binary :none: -i https://pypi.org/simple --extra-index-url https://www.piwheels.org/simple -- maturin>=0.12,<0.13" failed with error code 1 in None

↓

# pip3 install --upgrade pip setuptools
# pip3 install fastapi "uvicorn[standard]"

# vi run.py

以下の内容で実装します。

/ws で待ち受けて、コネクションが有ったら、１秒に１回

{
    "amount": 0～1までのランダムな数値,
    "time": 現在時刻のUNIX TIME
}

の json を返す仕様です。

run.py

from fastapi import FastAPI, WebSocket
import random
import time
import asyncio

app = FastAPI(title='WebSocket Example')

@app.websocket("/ws")
async def websocket_endpoint(websocket: WebSocket):
    print('a new websocket to create.')
    await websocket.accept()
    while True:
        try:
            resp = {'amount': random.uniform(0, 1), 'time': time.time()}
            print('resp:', resp)
            await websocket.send_json(resp)
            await asyncio.sleep(1)
        except Exception as e:
            print('error:', e)
            break
    print('Bye..')

起動します。何も指定が無い場合、8000 番ポートで待ち受けます。

# uvicorn --host "0.0.0.0" run:app

Chart.tsx

グラフのコンポーネントは、src/dashboard/Chart.tsx です。
これに固定値 const data = が書かれていますので、コメントアウトして、引数で data を受け取るようにします。

Chart.tsx抜粋（変更前）

function createData(time: string, amount?: number) {
  return { time, amount };
}

const data = [
  createData('00:00', 0),
  createData('03:00', 300),
  createData('06:00', 600),
  createData('09:00', 800),
  createData('12:00', 1500),
  createData('15:00', 2000),
  createData('18:00', 2400),
  createData('21:00', 2400),
  createData('24:00', undefined),
];

export default function Chart() {

↓

Chart.tsx抜粋（変更後）

// function createData(time: string, amount?: number) {
//   return { time, amount };
// }

// const data = [
//   createData('00:00', 0),
//   createData('03:00', 300),
//   createData('06:00', 600),
//   createData('09:00', 800),
//   createData('12:00', 1500),
//   createData('15:00', 2000),
//   createData('18:00', 2400),
//   createData('21:00', 2400),
//   createData('24:00', undefined),
// ];

interface Props {
  data: {
    time: string;
    amount: number;
  }[];
}

export default function Chart({ data }: Props) {

Dashboard.tsx

Chart コンポーネントは、src/dashboard/Dashboard.tsx で import していますので、Dashboard.tsx で WebSocket 通信をして、得られたデータを Chart コンポーネントに渡します。

("ws://192.168.11.6:8000/ws") のIPアドレスは、環境によって変更が必要です。

Dashboard.tsx抜粋（変更前）

function DashboardContent() {
  const [open, setOpen] = React.useState(true);
  const toggleDrawer = () => {
    setOpen(!open);
  };

  return (
    <ThemeProvider theme={mdTheme}>

↓

Dashboard.tsx抜粋（変更後）

function DashboardContent() {
  const [open, setOpen] = React.useState(true);
  const toggleDrawer = () => {
    setOpen(!open);
  };

  type Message = {
    time: string;
    amount: number;
  };
  const [message, setMessage] = React.useState<Message[]>([]);
  const ws: React.MutableRefObject<WebSocket | null> = React.useRef(null);
  React.useEffect(() => {
    ws.current = new WebSocket("ws://192.168.11.6:8000/ws");
    ws.current.onopen = () => {
      console.log("Connection Established!");
    };
    ws.current.onclose = () => {
      console.log("Connection Closed!");
    };
    ws.current.onerror = (event) => {
      console.log("WS Error", event);
    };
    return () => {
      if (ws.current !== null) ws.current.close();
    };
  }, []);

  React.useEffect(() => {
    if (!ws.current) return;
    ws.current.onmessage = (evt: MessageEvent) => {
      const response: Message = JSON.parse(evt.data);
      if (!message.length) {
        // 空配列の場合
        setMessage([response]);
      } else if (message.length > 19) {
        // 配列が20個以上の場合
        setMessage([...message.slice(1), response]);
      } else {
        setMessage([...message, response]);
      }
    };
  }, [message]);

  return (
    <ThemeProvider theme={mdTheme}>

Dashboard.tsx抜粋（変更前）

                <Paper
                  sx={{
                    p: 2,
                    display: 'flex',
                    flexDirection: 'column',
                    height: 240,
                  }}
                >
                  <Chart />
                </Paper>

↓

Dashboard.tsx抜粋（変更後）

                <Paper
                  sx={{
                    p: 2,
                    display: 'flex',
                    flexDirection: 'column',
                    height: 240,
                  }}
                >
                  <Chart data={message} />
                </Paper>

起動します。

$ npm start

注意：サーバー側も起動しておきます。

# uvicorn --host "0.0.0.0" run:app

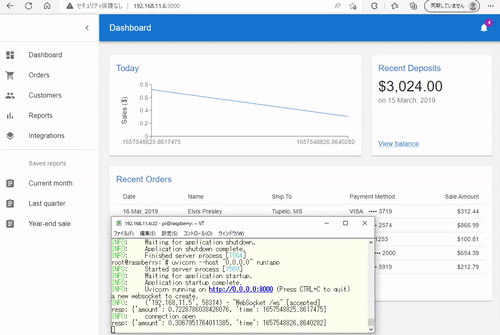

ＯＫ！！

画面遷移したり、ブラウザを閉じると、コネクションが閉じます。

時刻が UNIX TIME のままだったり、目盛りが表示しきれていなかったりしますが、あとは頑張れば良いということで、以上！

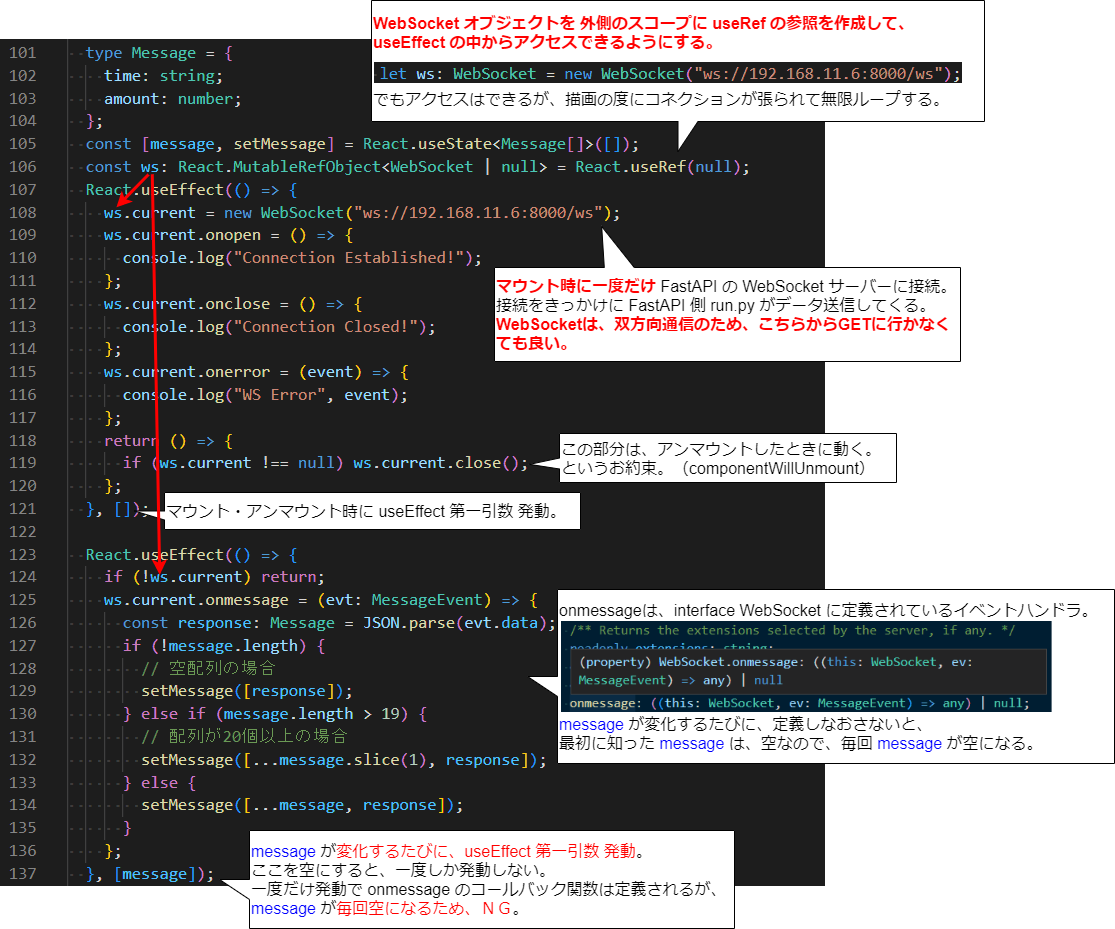

React 実装の説明

最初鼻歌交じりに、以下の実装にしていたのですが、浅はかでした。
一度しか定義されない onmessage のコールバック関数にとって、その時の message （空 = []）しか覚えていなくて、データの追加がうまくいきませんでした。

NG実装

  type Message = {
    time: string;
    amount: number;
  };
  const [message, setMessage] = React.useState<Message[]>([]);
  React.useEffect(() => {
    console.log("useEffect");
    const ws = new WebSocket("ws://192.168.11.6:8000/ws");
    ws.onmessage = (evt: MessageEvent) => {
      const response: Message = JSON.parse(evt.data);
      if (!message.length) {
        // 空配列の場合
        setMessage([response]);
      } else if (message.length > 19) {
        // 配列が20個以上の場合
        setMessage([...message.slice(1), response]);
      } else {
        setMessage([...message, response]);
      }
    };
    ws.onopen = () => {
      console.log("Connection Established!");
    };
    ws.onclose = () => {
      console.log("Connection Closed!");
    };
    ws.onerror = (event) => {
      console.log("WS Error", event);
    };
    return () => {
      if (ws !== null) ws.close();
    };
  }, []);

かと言って、useEffect の第二引数を
}, [message);
にすると、コネクト →message 受信と高速で繰り返し、無限ループします。

結果、
・接続切断関係の処理は一回だけ。
・onmessage 関係の処理は、message 受信毎。
と分離するとうまくいきました。

さらに、以下の対応が必要でした。
・WebSocket オブジェクト ws は、useEffect の中ではなく、外側のスコープで useRef の参照として宣言。
