VMware Workstation Pro 16にWindows11をインストール(Win10からアップグレート)

はじめに

Microsoft のサイトから Win11_Japanese_x64v1.iso をダウンロードして、VMware Workstation Pro 16 上にインストールされた Windows10 Pro x64 を Windows11 にアップグレートしてみました。今回、いろいろ注意点がありましたので、そちらの紹介と全手順を書きます。

2021 年 12 月 10 日現在では、Windows 11 Pro 21H2 (Build 22000.318)がインストールされました。

本記事情報の誤りにより何らかの問題が生じても、一切責任を負いません。

ホストＰＣ（物理ＰＣ）が TPM に対応している必要はありません。
ただし、実施前に以下の事を確認してください。満たしていない場合、そのまま進めても無駄になると思われます。
・CPU が２コア以上あること。（設定できること。）
・メモリが 4GB 以上あること。（設定できること。）
・HDD の空き容量が 20GB 程度あること。（正確には分かりませんが、おそらく、今回のような手順で最低そのくらい必要だと思います。）
・スナップショットが無いこと。（スナップショットが１つでもあると、暗号化できません。クローンを作成でスナップショット無しにすればＯＫ）
・VMware Workstation Pro 16 のバージョンが 16.2 以上であること。（アップデートできればＯＫ）

目次（大まかなアップグレード手順）
１．MBR→GPT
２．レガシー BIOS→UEFI
３．仮想マシンの暗号化
４．TPM デバイス追加
５．レジストリ追加
６．インストーラ起動

【ホストＰＣ検証環境】

Windows 10 Pro 64-bit 2004(Build 19041.450)

　VMware Workstation Pro 16 16.1.1 build-17801498

　VMware Workstation Pro 16 16.2.1 build-18811642(作業中に更新)

CPU: Intel(R) Core(TM) i7-6700K CPU 4.00GHz 4.01 GHz

【仮想マシン環境】

Windows 10 Pro 64-bit 20H2(Build 19042.1165)

Windows 11 Pro 21H2 (Build 22000.318)(作業後)

　VMware Tools 10.1.6.4793 (build-5214329)

　VMware Tools 11.3.5.31214 (build-18557794)(作業中に更新)

CPU: Intel(R) Core(TM) i7-6700K CPU 4.00GHz 4.01 GHz １チップ２コア

Mem: 4GB

HDD: 60GB

MBR→GPT

レガシー BIOS かつ、MBR になっている場合、レガシー BIOS→UEFI、MBR→GPT にする必要があります。
GPT にしないと、UEFI にできないため、まずは、MBR→GPT の作業を行います。

【 MBRとGPT 】

ハードディスクのパーティションを管理する仕組みの違いです。GPTの場合、UEFIをサポートしています。

【 UEFI 】

UEFIは、従来のBIOSに代わるものです。従来のBIOSでは、Windows11をインストールできません。

cmd.exe を管理者権限で起動します。

diskpart→listdiskコマンドで、GPT 化対象のディスクを確認します。

C:\WINDOWS\system32>diskpart

Microsoft DiskPart バージョン 10.0.19041.964

Copyright (C) Microsoft Corporation.
コンピューター: WIN10PRO64

DISKPART> listdisk

  ディスク      状態           サイズ   空き   ダイナ GPT
  ###                                          ミック
  ------------  -------------  -------  -------  ---  ---
  ディスク 0    オンライン            60 GB      0 B

今回、ディスク 0 が処理対象です。

ディスク 0 オンライン 60 GB 0 B *

のように、右端に * が記載されている場合、既にGPTになっていますので、この作業は必要ありません。

mbr2gpt /validateで、変換できるか確認し、mbr2gpt /convertで変換します。
ディスク 0 が対象のため、/disk:0です。

C:\WINDOWS\system32>mbr2gpt /validate /disk:0 /allowFULLOS
MBR2GPT: Attempting to validate disk 0
MBR2GPT: Retrieving layout of disk
MBR2GPT: Validating layout, disk sector size is: 512 bytes
MBR2GPT: Validation completed successfully

C:\WINDOWS\system32>mbr2gpt /convert /disk:0 /allowFULLOS

MBR2GPT will now attempt to convert disk 0.
If conversion is successful the disk can only be booted in GPT mode.
These changes cannot be undone!

MBR2GPT: Attempting to convert disk 0
MBR2GPT: Retrieving layout of disk
MBR2GPT: Validating layout, disk sector size is: 512 bytes
MBR2GPT: Trying to shrink the OS partition
MBR2GPT: Creating the EFI system partition
MBR2GPT: Installing the new boot files
MBR2GPT: Performing the layout conversion
MBR2GPT: Migrating default boot entry
MBR2GPT: Adding recovery boot entry
MBR2GPT: Fixing drive letter mapping
MBR2GPT: Conversion completed successfully
Call WinReReapir to repair WinRE
MBR2GPT: Failed to update ReAgent.xml, please try to  manually disable and enable WinRE.
MBR2GPT: Before the new system can boot properly you need to switch the firmware to boot to UEFI mode!

いろいろ言われますが、問題ありません。

【注意点】
①
cmd.exeを管理者権限で起動していない場合、以下のようにエラーになり、実行できません。

C:\Users\admin>mbr2gpt /validate /disk:0 /allowFULLOS
EnablePrivilege: AdjustTokenPrivileges failed (Error:0x514)
ERROR: Failed to enable backup/restore privileges.
Check that you are running in a process with elevated privileges.

②
MBR2GPT: Failed to update ReAgent.xml, please try to manually disable and enable WinRE.は、Windows 回復環境 (Windows RE)の状態が無効になっていることを言っているようですが、気にしなくても良いようです。

>reagentc /info
Windows 回復環境 (Windows RE) およびシステム リセット構成
情報:

    Windows RE の状態:         Disable
    Windows RE の場所:

と無効になっていることを確認し、

C:\WINDOWS\system32>reagentc /enable
REAGENTC.EXE: ブート構成データを更新できません。

となり、有効になりませんでした。
この後の、レガシー BIOS→UEFI の作業で、再起動後、確認すると、有効になっていました。

C:\WINDOWS\system32>reagentc /info
Windows 回復環境 (Windows RE) およびシステム リセット構成
情報:

    Windows RE の状態:         Enabled
    Windows RE の場所:         \\?\GLOBALROOT\device\harddisk0\partition4\Recovery\WindowsRE

レガシー BIOS→UEFI

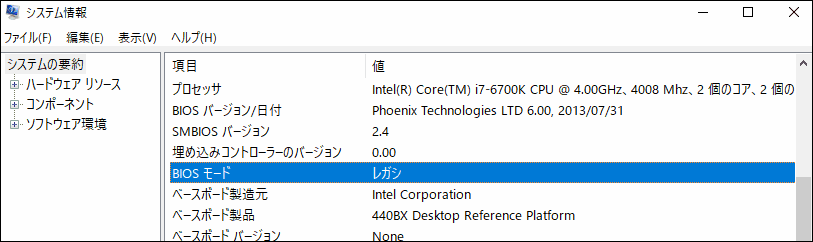

msinfo32で確認すると、BIOS モードが「レガシ」になっていました。これを「UEFI」にしないと、Windows11 をインストールできません。
既に「UEFI」となっている場合は、レガシー BIOS→UEFI の作業は必要ありません。

「仮想マシンの設定を編集する」をクリックします。

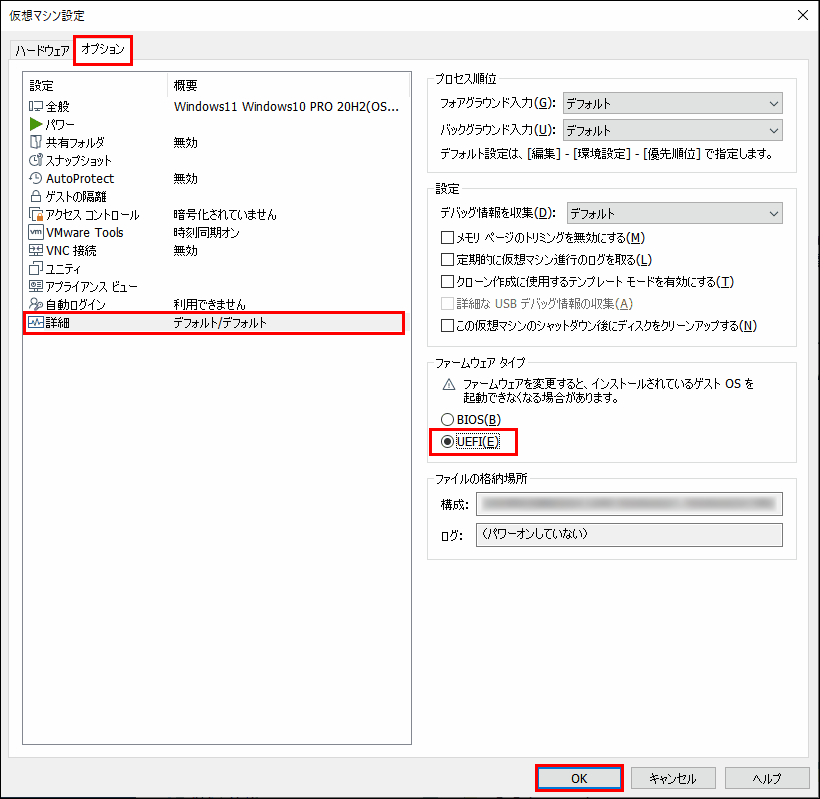

「オプション」タブをクリックして、「詳細」をクリックし、右側の"ファームウェア タイプ"から、「UEFI」にチェックを入れて、「OK」ボタンをクリックします。

仮想マシンの暗号化

アクセス コントロールの設定を変更して、仮想マシンの暗号化をする必要があります。
暗号化をしないと、この後の作業のTrusted Platform Moduleデバイスの追加が行えないから必要な作業です。

「仮想マシンの設定を編集する」をクリックします。

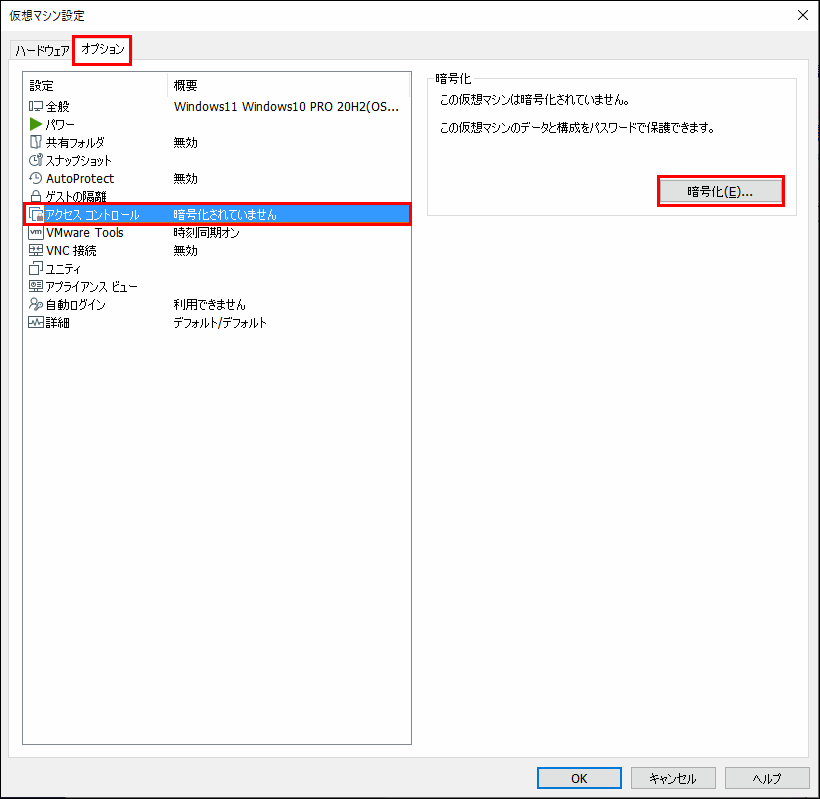

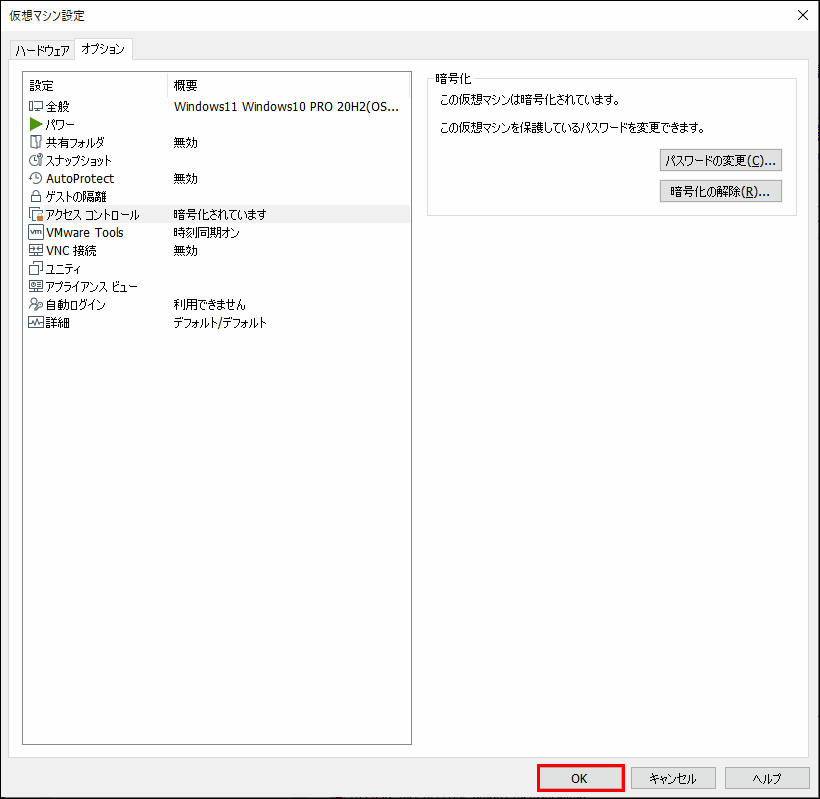

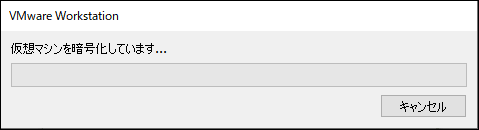

「オプション」タブをクリックして、「アクセス コントロール」をクリックし、右側の"暗号化"から、「暗号化」をクリックします。

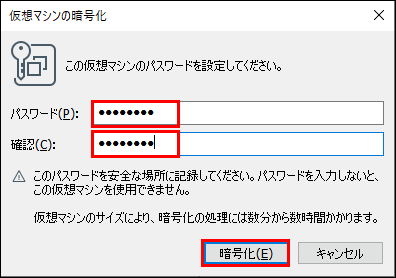

パスワードを入力します。※以降、該当仮想マシンを開いたり、設定を編集するときにここで設定したパスワードが必要になります。

数分から数時間かかります。

「OK」ボタンをクリックします。

TPM デバイス追加

TPM 2.0 要件をクリアするために、Trusted Platform Moduleデバイスを追加します。

「仮想マシンの設定を編集する」をクリックします。

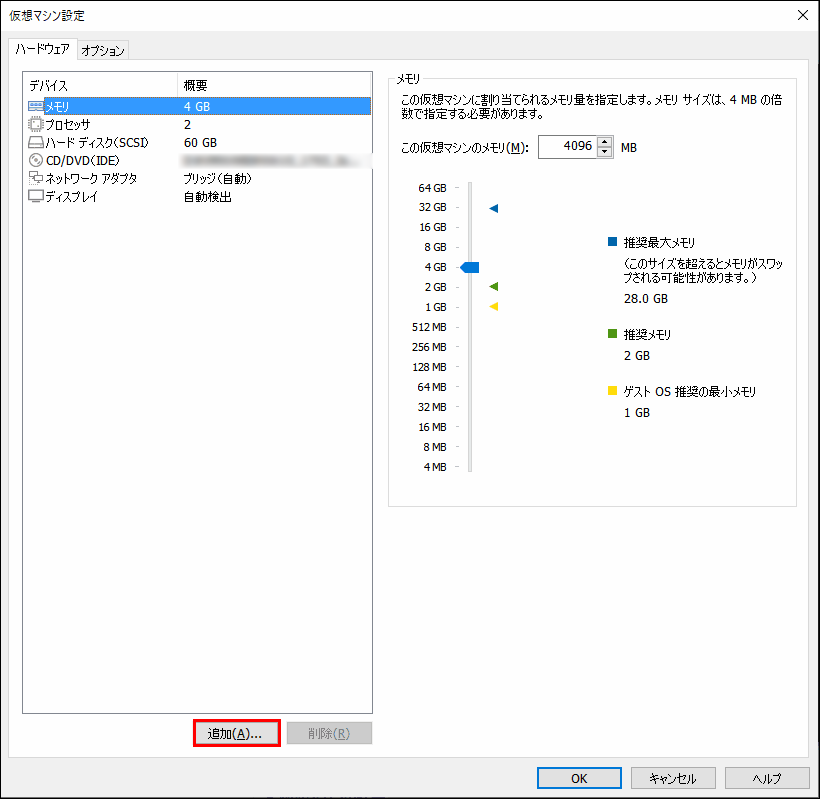

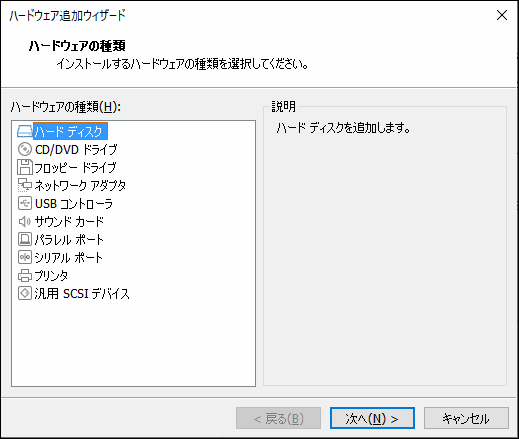

「追加」をクリックします。

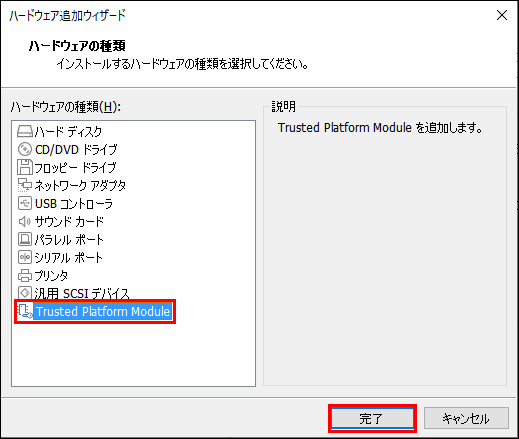

「Trusted Platform Module」をクリックし、「完了」ボタンをクリックします。

Trusted Platform Moduleが追加されたので、パワーオンで、起動します。

【注意点】
①
VMware Workstation Pro 16 のバージョンが 16.2 以上であることを確認し、準備万端だったのですが、Trusted Platform Moduleデバイスが表示されませんでした。

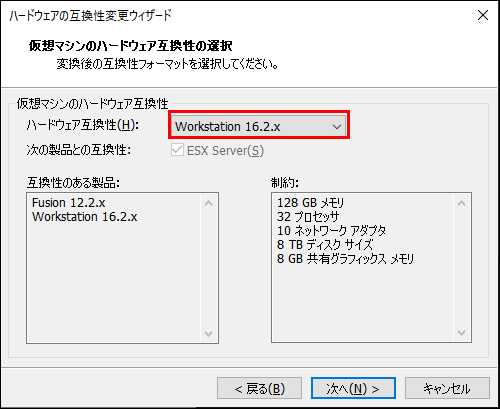

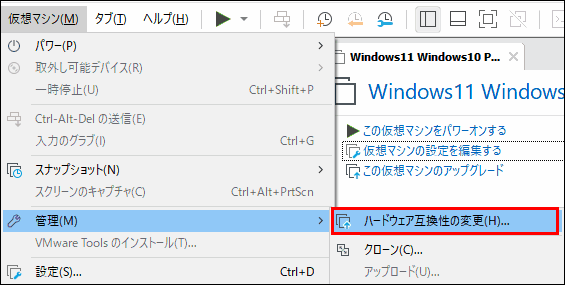

Windows10 の仮想マシンが古いバージョンで作成されていたため、ハードウェアの互換性を「Workstation 16.2.x」にする必要がありました。

②
ハードウェアの互換性を「Workstation 16.2.x」にしたら、タスクバーが透明になり、設定画面の画面がちらつき、正常に映らなくなりました。

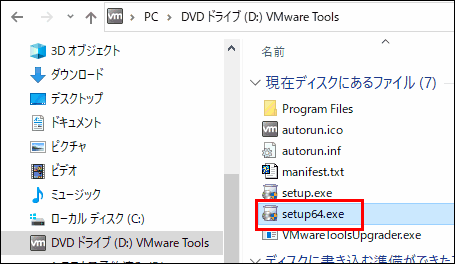

VMWare Tools の更新が必要でした。

画面の異常有無にかかわらず、VMWare Tools は最新にしておいた方が良いと思われます。

レジストリ追加

Windows11 のプロセッサ要件は、1GHz 以上、2 コア以上、64bit 互換 CPU/SoC（第 8 世代以降の Intel Core、第 2 世代以降の AMD Zen、Qualcomm 7/8 シリーズ以降が基本）ということですが、この要件は満たしていなくても回避できます。

レジストリにAllowUpgradesWithUnsupportedTPMOrCPUを登録します。

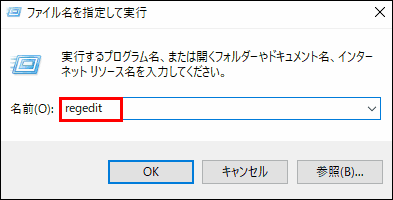

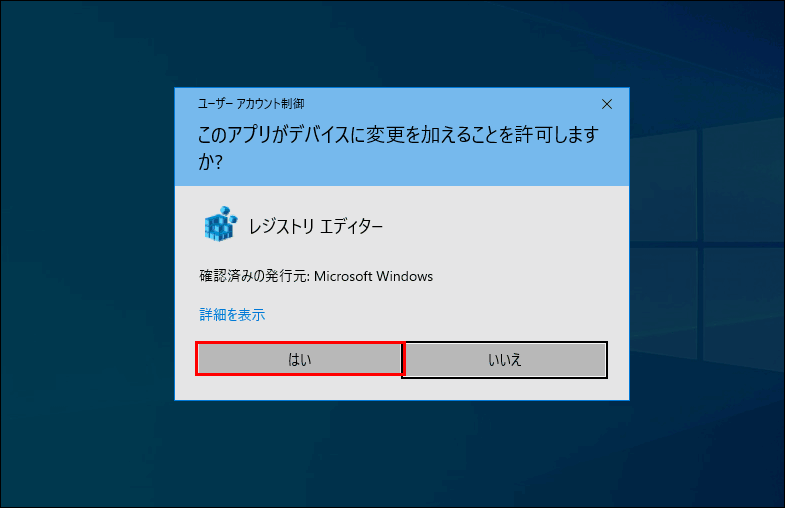

regeditを起動します。

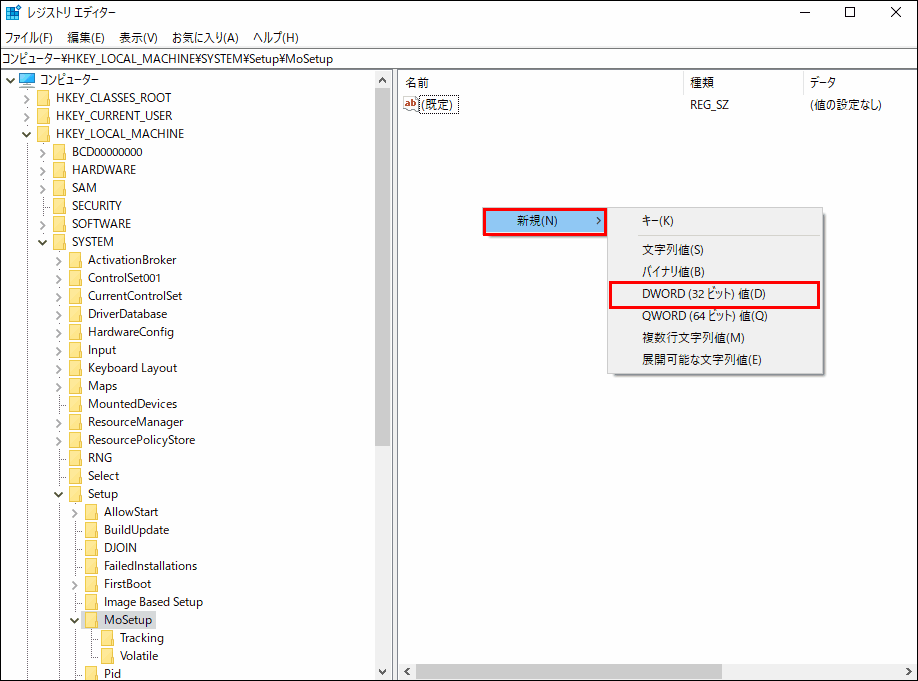

HKEY_LOCAL_MACHINE\SYSTEM\Setup\MoSetupで右クリックして、「新規」→「DWORD(32 ビット)値」をクリックします。

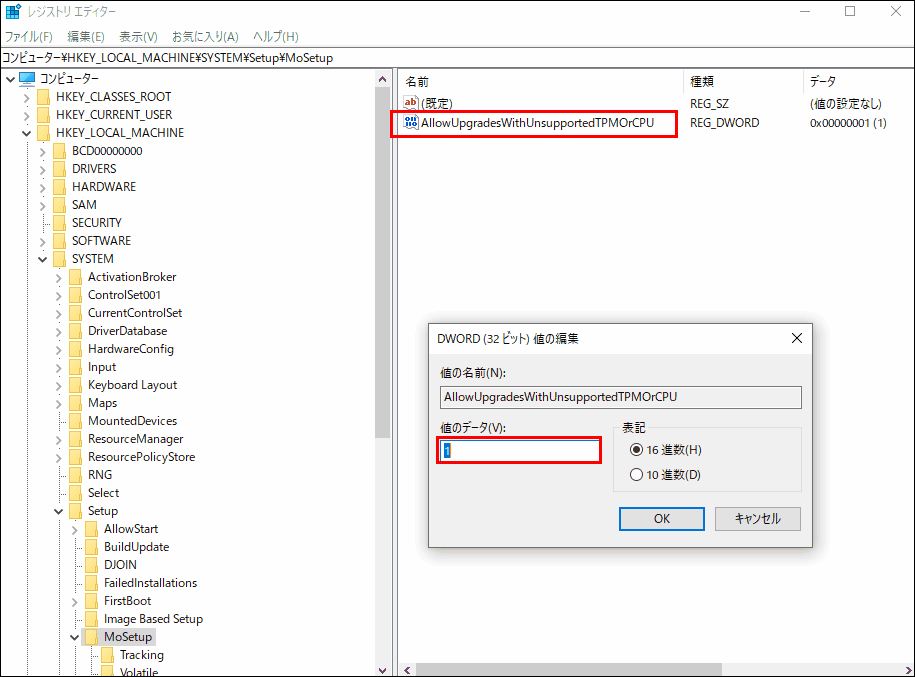

値の名前：AllowUpgradesWithUnsupportedTPMOrCPU
値のデータ：1
表記：16進数
を登録します。

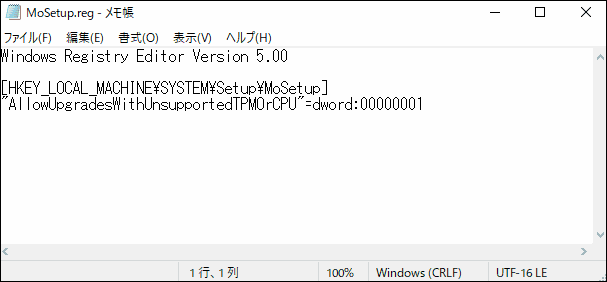

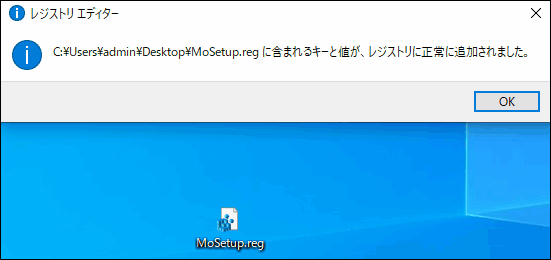

以下の内容のテキストファイルをMoSetup.regのようなファイル名で.reg ファイルとして保存し、ダブルクリックでも同じように登録できます。

Windows Registry Editor Version 5.00

[HKEY_LOCAL_MACHINE\SYSTEM\Setup\MoSetup]
"AllowUpgradesWithUnsupportedTPMOrCPU"=dword:00000001

【注意点】
①
レジストリ名称から、Trusted Platform Moduleデバイスの追加が必要無いように思いましたが、レジストリ登録してもデバイスの追加は必要でした。このレジストリ登録は、プロセッサの要件をすり抜けるために必要です。

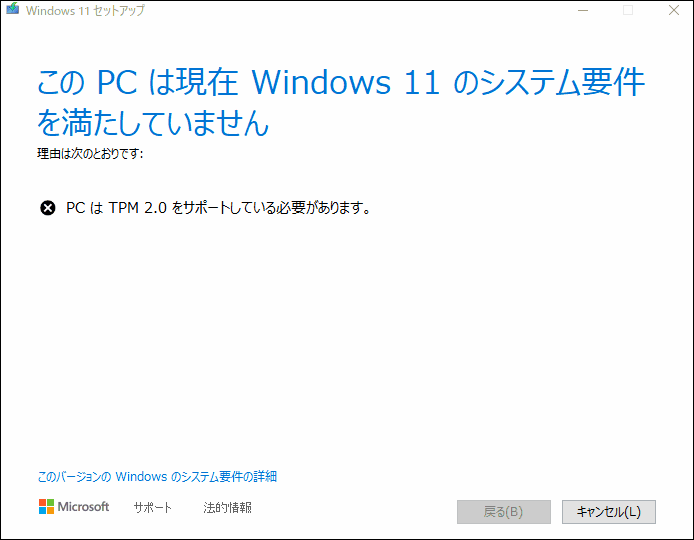

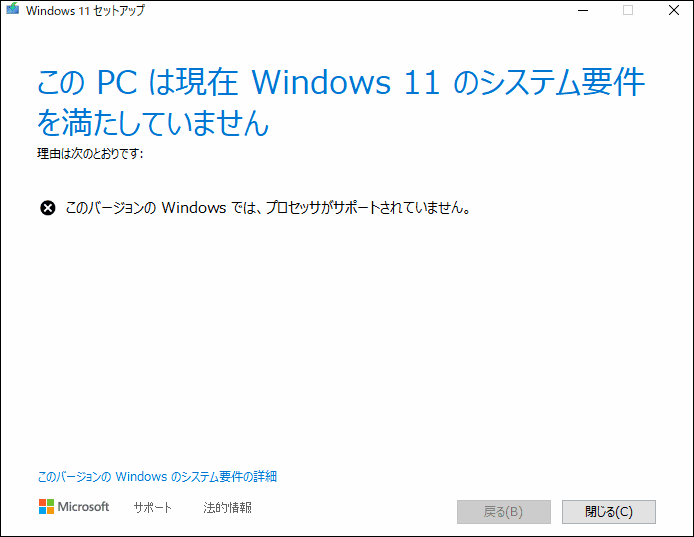

レジストリ有り＆Trusted Platform Module無しの場合
↓

レジストリ無し＆Trusted Platform Module有りの場合
↓

②

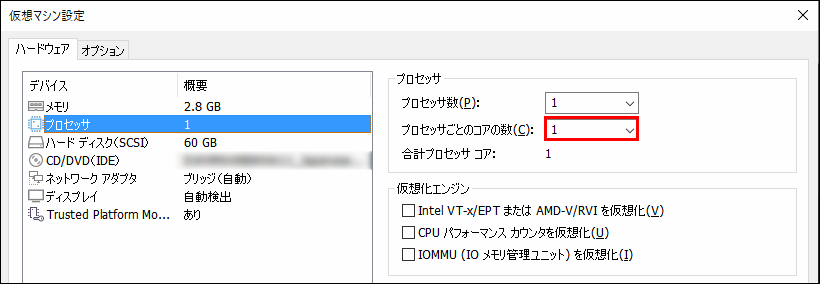

CPU のコア数２個以上の要件は、ここまでの施策をすべて行っても回避できないようでした。

③

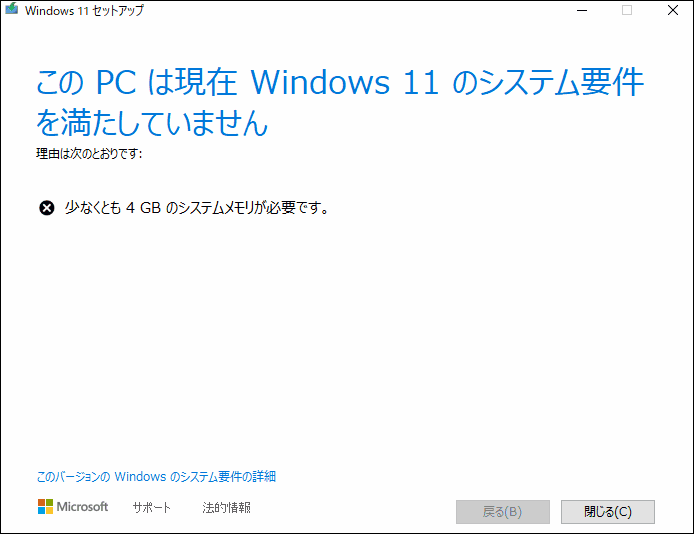

メモリ 4GB 以上の要件は、ここまでの施策をすべて行っても回避できないようでした。

④

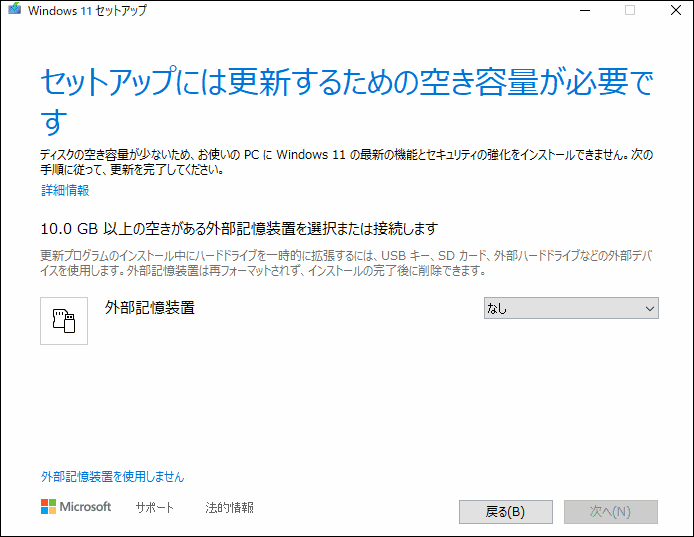

C ドライブ空き容量が 12GB のとき、外部ディスクの選択を迫られ、選択できるディスクが無いため、それ以上先に進めませんでした。（14GB のときは、先に進んだため、空き容量 12、3GB あたりがＮＧラインのようです。）

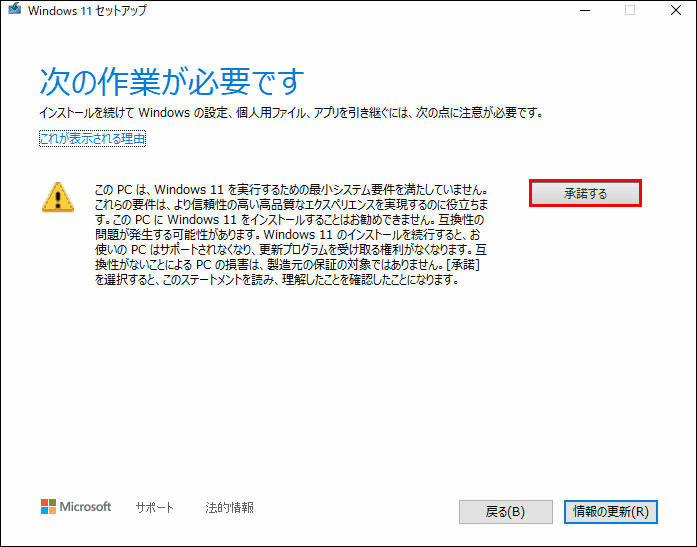

インストーラ起動

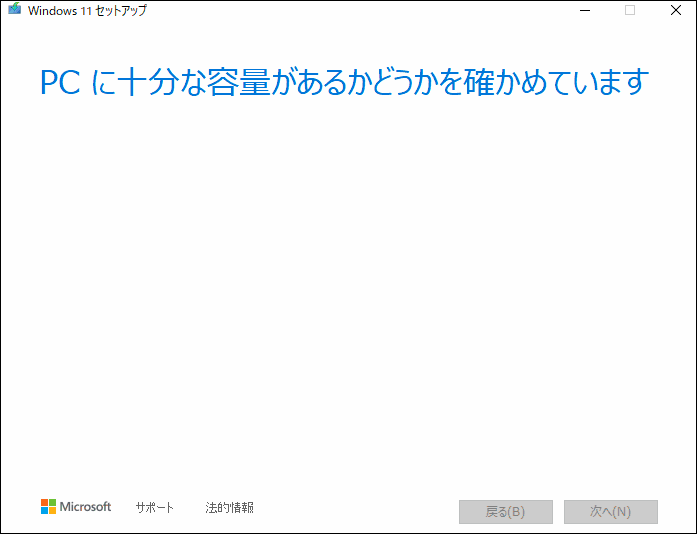

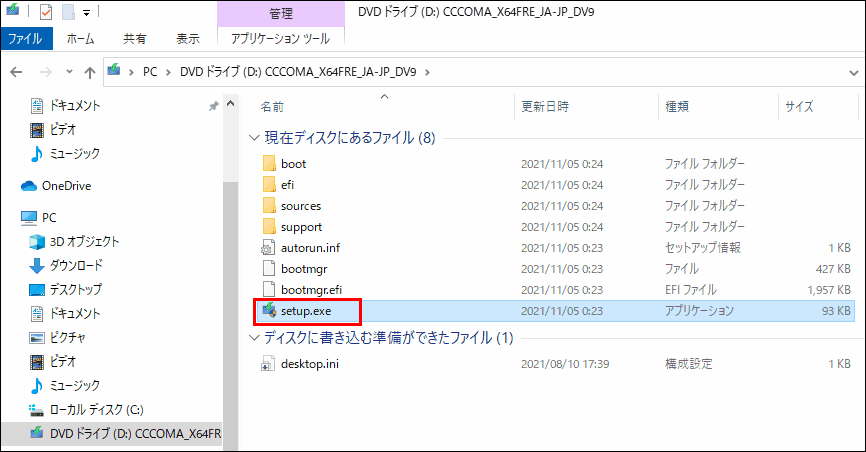

Microsoft のサイトから Win11_Japanese_x64v1.iso をダウンロードして、マウントしました。

（途中経過は略）

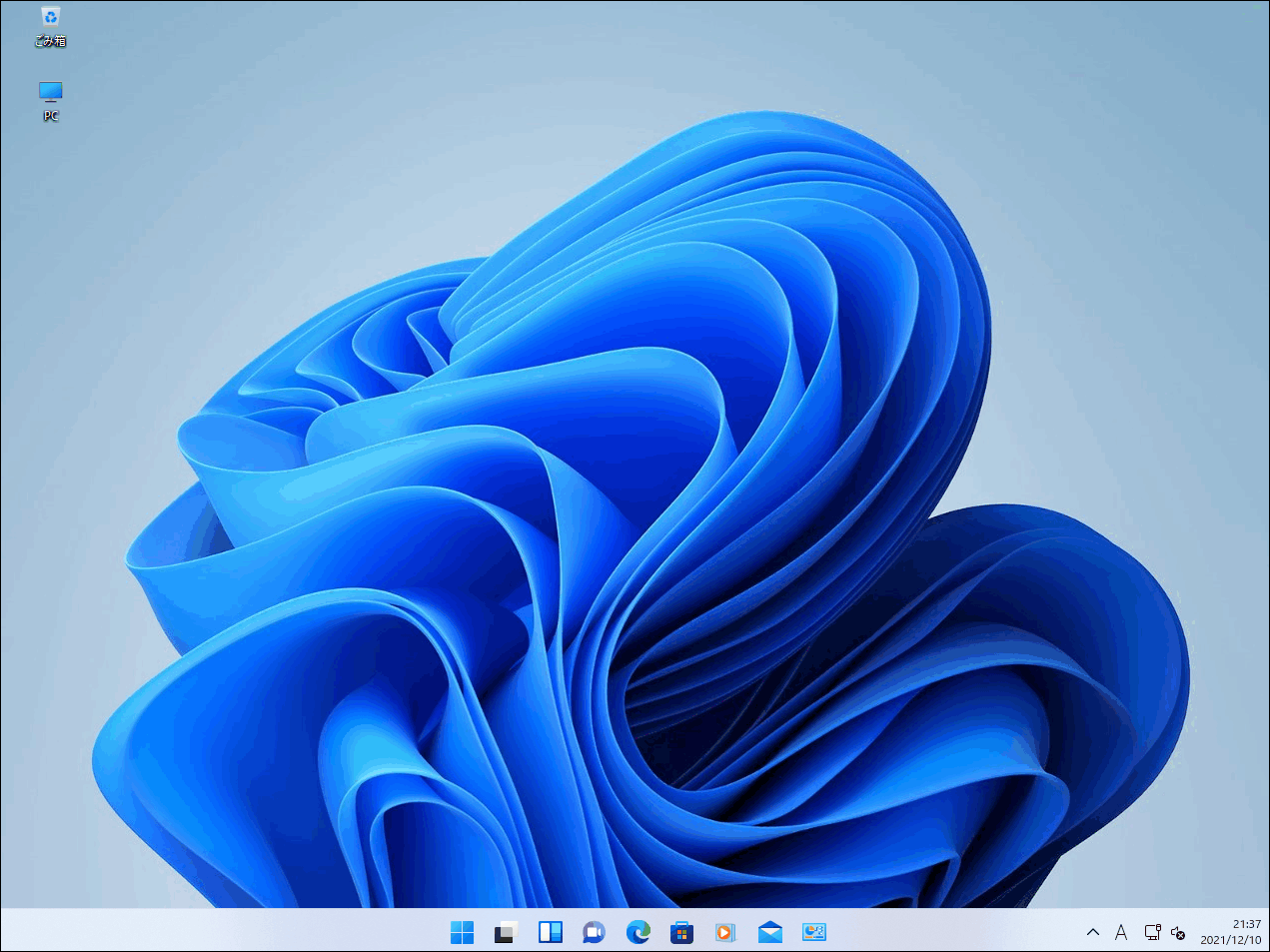

ヨシ！
