Power BIでカレンダーテーブルと折れ線グラフ作成全手順

はじめに

Power BI で DAX 関数で作成したカレンダーテーブルを使い、二本線の折れ線グラフを描いてみました。

"グラフ作成" と言うと、できて当たり前の基本中の基本に思いますが、基本中の基本ですら、鼻歌交じりにとはいかず、詰まるところが多々ある印象でしたので、詰まったところもカバーした全手順をここに記します。

要件は、以下です。
・グラフは１つのグラフに折れ線２本とします。
・実際の売上高と目標売上高の２本とします。
・実際の売上高、目標売上高は各々別テーブルにあるものとします。
・実際の売上高、目標売上高のテーブルは、各々日付データがあるものとします。
・年毎、四半期毎、月毎、日毎にドリルダウン可能とします。
・データの無い日は、売上 0（ゼロ）とします。
・四半期は、1Q=4 ～ 6 月、2Q=7-9 月、3Q=10 月～ 12 月、4Q=1 月～ 3 月 とします。

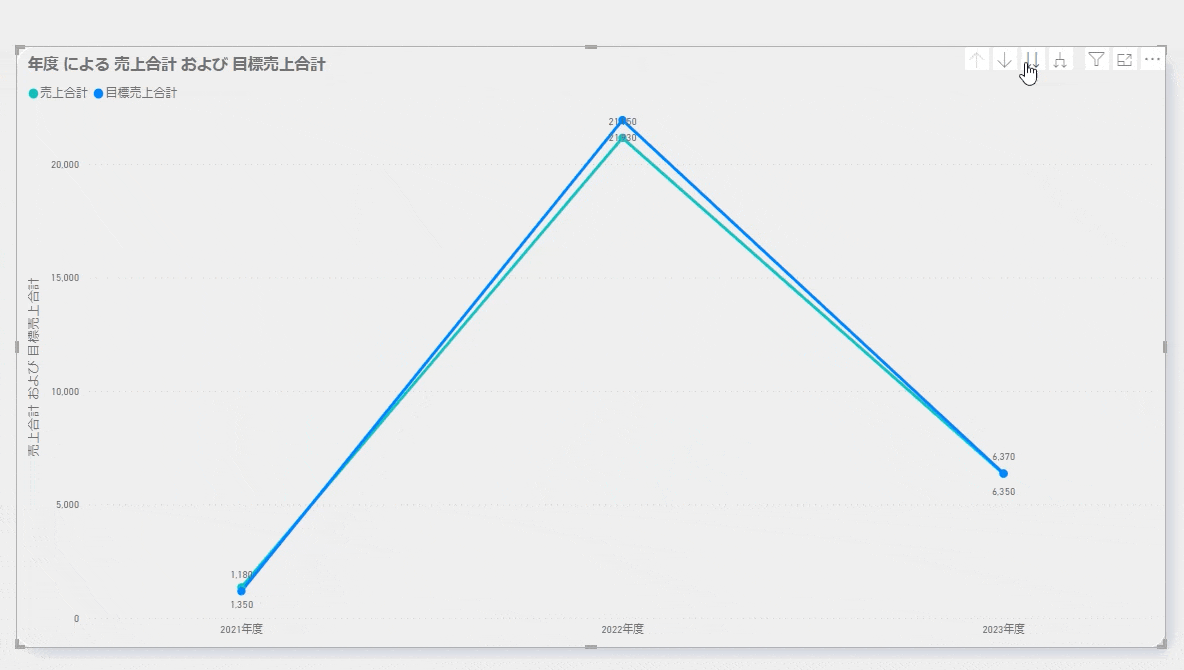

はじめに、完成状態を示しますと、以下になります。

Power BI Desktop バージョン: 2.117.984.0 64-bit (2023年5月)

で説明しています。進化が早いため、この記事と内容が異なっている可能性があります。

この記事に、"Power BIとは" "DAXとは" "Power Query M 数式言語とは" などの説明は一切ありません。

ただし、初めて Power BI Desktop を触った人でも最後までできると思います。

この記事は、ベストプラクティスのつもりはないです。「普通はこのケースでは、そもそもテーブルは一つだよね。」とか、「複合グラフ（折れ線と棒のグラフ）を使うよね。」「普通は、○○するよね。」とかの一般的なセオリーは、一切考慮していません。とにかく、二本線の折れ線グラフを完成させます。

データ作成

まず、以下のようなダミーデータを作成します。
Share Point Online リストに作成します。

この記事では、Share Point Online リスト前提ですが、読み込み対象のデータベースは、エクセルでも SQL Server でも何でも良いです。Share Point Online リストではない場合、データビュー（データモデル）取り込みのところだけ、手順が異なると思いますが、取り込んだ後の手順はこの記事の通りやっていけると思います。

Share Point Online リスト以外の各パターンの手順はこの記事では省略しています。

Share Point Online リストにデータを作成する手順は、省略しています。

別記事「Power Appsのギャラリーでエクセル風 編集可能なグリッドテーブルを作成 １／２」の最初の方にリストにデータを作成する手順がありますので、そちらをご覧ください。

本来、毎日びっしりと数字があったりすると思いますが、現実っぽさは無視しています。

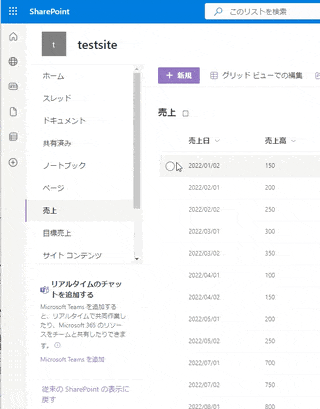

● リスト：売上
Share Point Online リスト上の型は、以下とします。
タイトル列は、非表示にして、使いません。
なお、めちゃくちゃな前提ですが、各月の最初の２日以外、なぜか売上 0（ゼロ）とします。
そして、2022 年 6 月の売り上げデータがなぜか無いものします。

● リスト：目標売上
Share Point Online リスト上の型は、以下とします。
タイトル列は、非表示にして、使いません。
なお、各月の最初の２日以外、なぜか目標売上高 0（ゼロ）とします。

データ取得

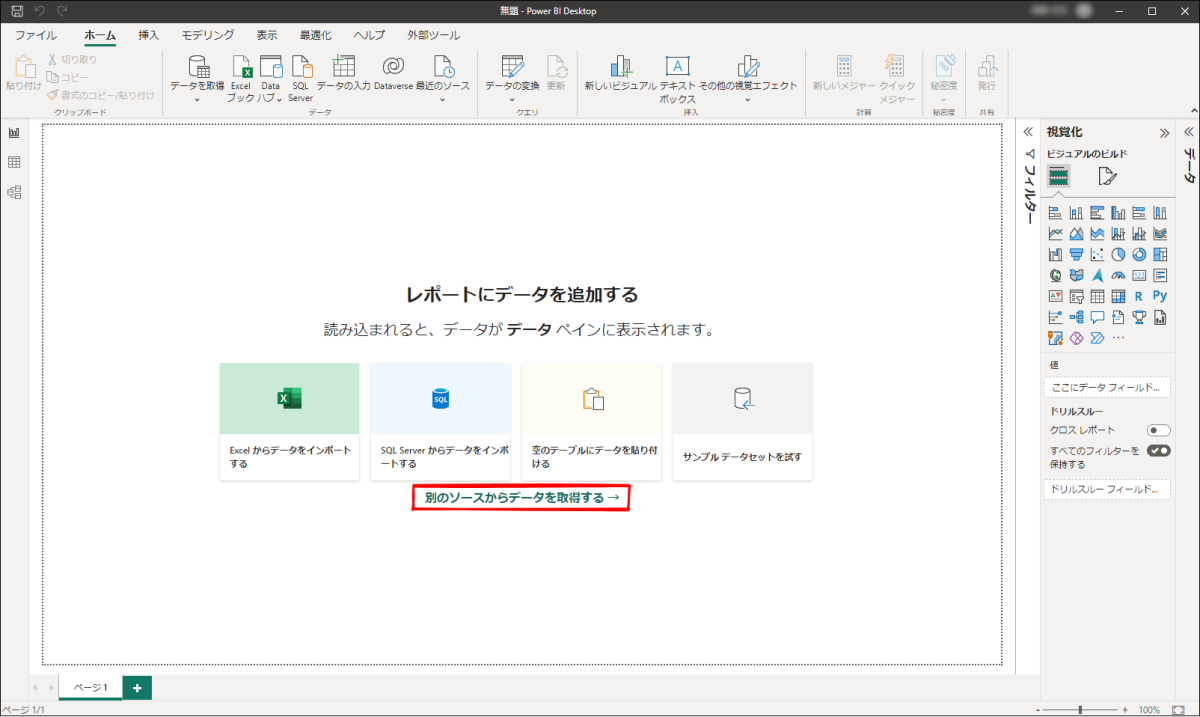

Power BI Desktop を起動して、
別のソースからデータを取得する → をクリックします。

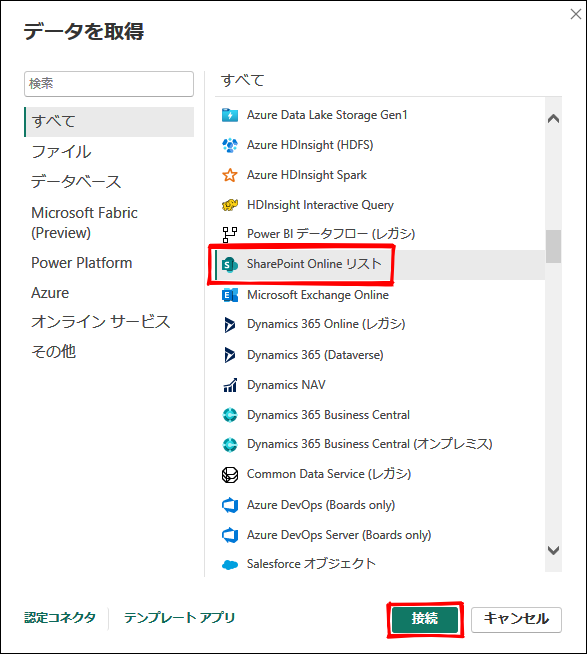

SharePoint Online リスト を選択して、接続 をクリックします。

SharePoint リスト もありますが、SharePoint リスト ではありません。

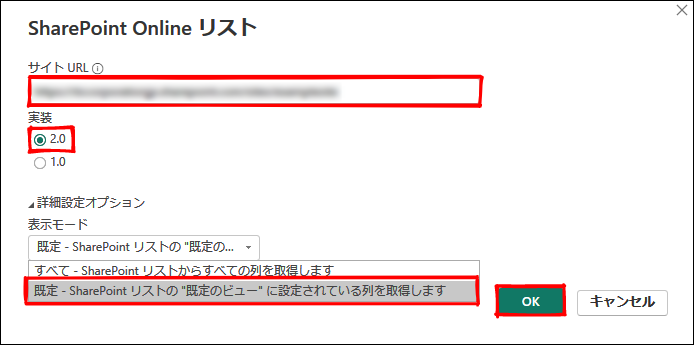

サイト URL：[サイトURL]
実装：2.0
詳細表示オプション > 表示モード：既定 - SharePoint リストの "既定のビュー" に設定されている列を取得します
を選択します。

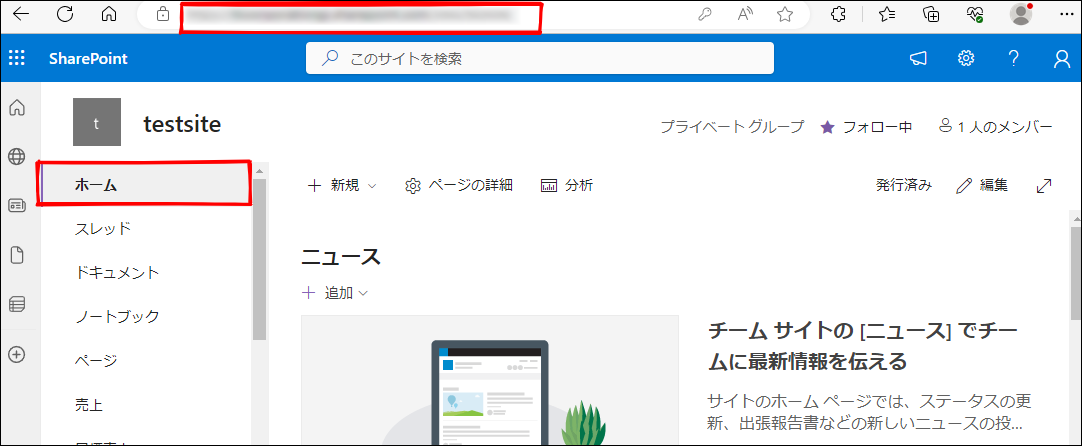

ここで入力する URL は、リストが存在する Share Point Online サイトです。ホーム を選択すると、URL 欄に表示される URL です。

OK をクリックします。

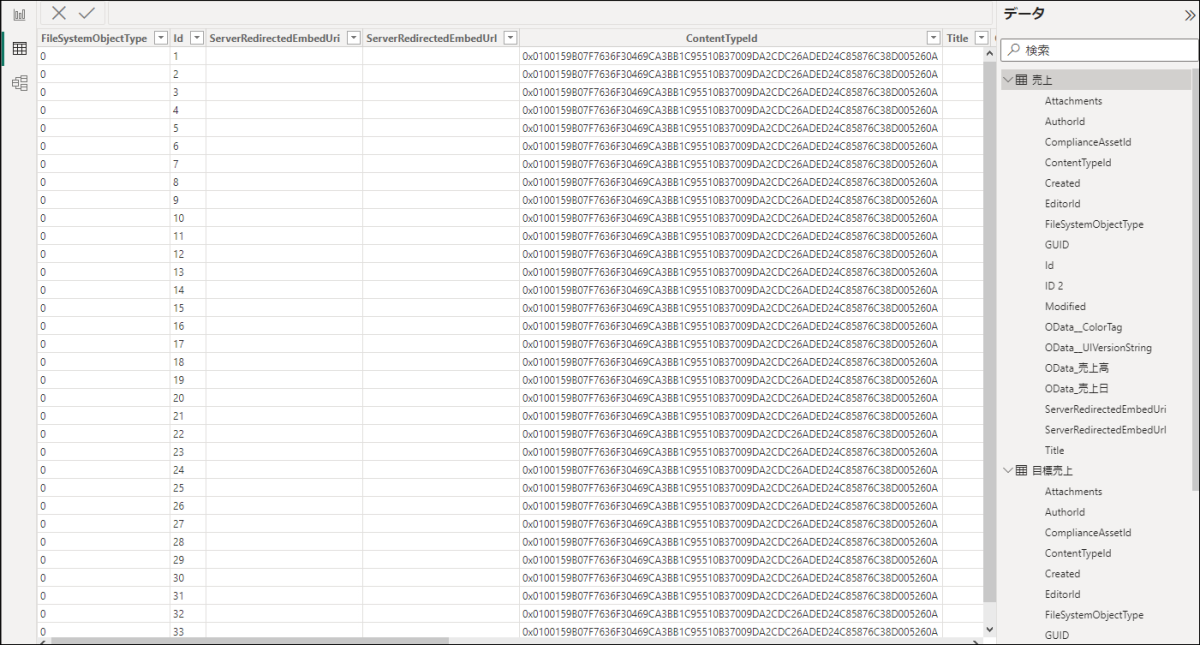

ここで、実装 と 詳細表示オプション を 上記の選択以外にすると、余計な列がたくさん取り込まれるため、今回の手順になります。

●実装1.0の場合（詳細表示オプションは選択肢が無くなります）

●実装2.0　表示モード：すべて - SharePoint リストから全ての列を取得します の場合

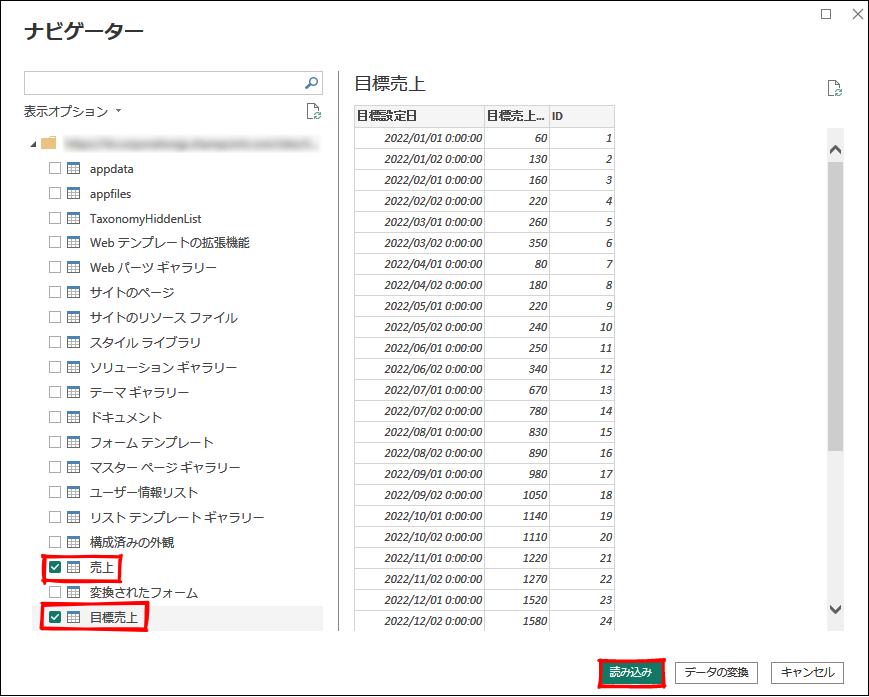

読み込み対象のリスト 売上、目標売上 をチェックして、読み込み ボタンをクリックします。

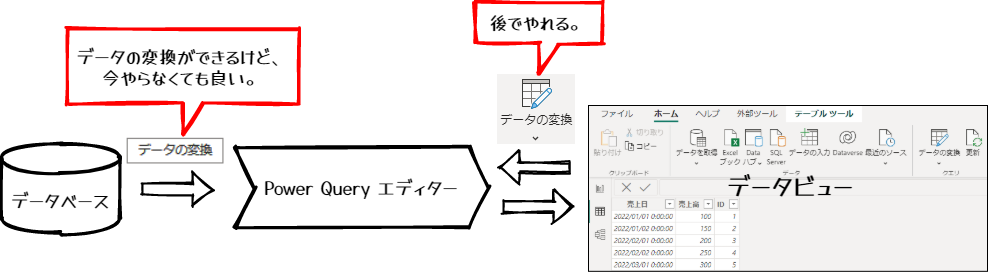

ここで、データの変換 で望みの形に変換できますが、読み込んだ後でも変換できるため、そのまま読み込みます。データの変換 とは、Power Query エディターのことです。Power Query エディターでデータの加工ができるという意味です。「ここで加工しておかないと、後で加工したのと意味が違うのでは？」と思うかもしれませんが、後で加工しても意味は同じです。

データ調整

ID 列が自動的に１対１でリレーションされるため、

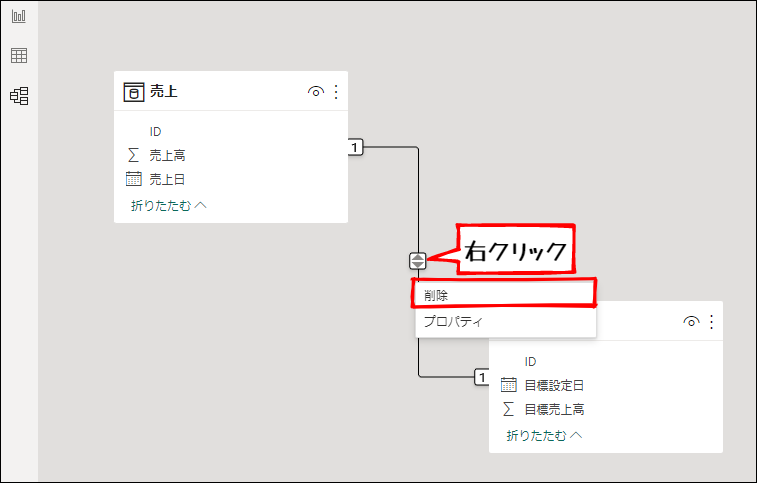

まず、モデルビュー を開いて、リレーション部分を 右クリック > 削除 をクリックします。（選択して DEL キーでも良いです。）

Share Point Online の場合は、必要な操作です。

Share Point Online の場合、暗黙的な列として、ID 列が存在します。これが自動的にリレーションされます。あっていれば問題無いですが、今回、同一 ID 同士で関連は無いため、削除します。

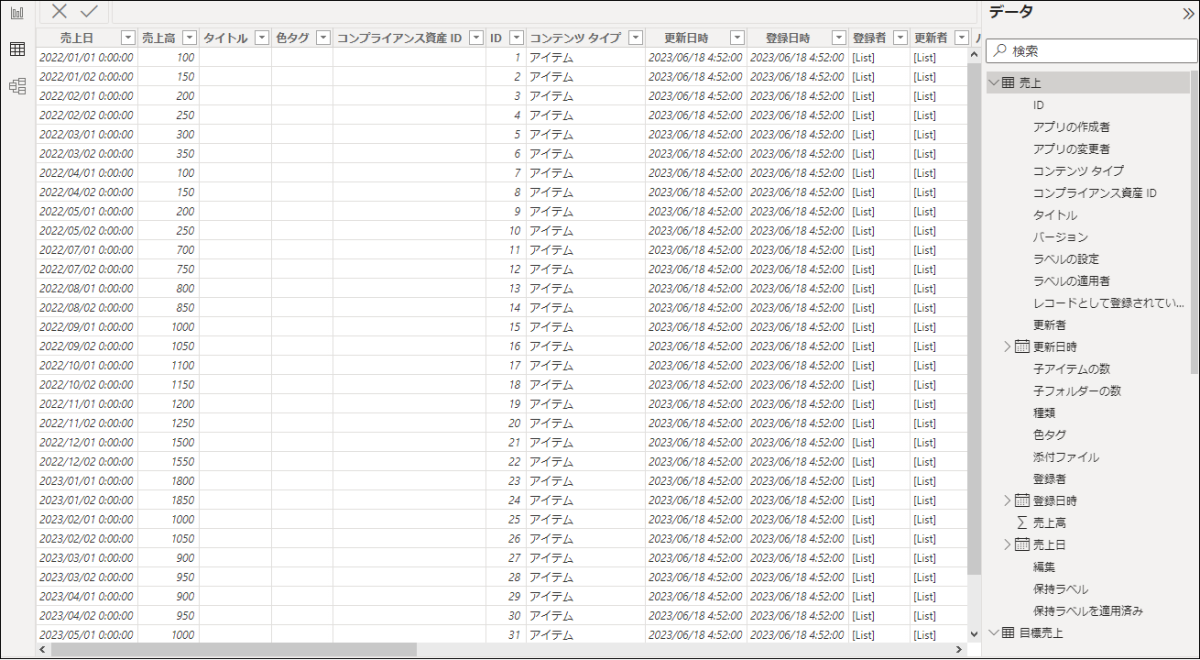

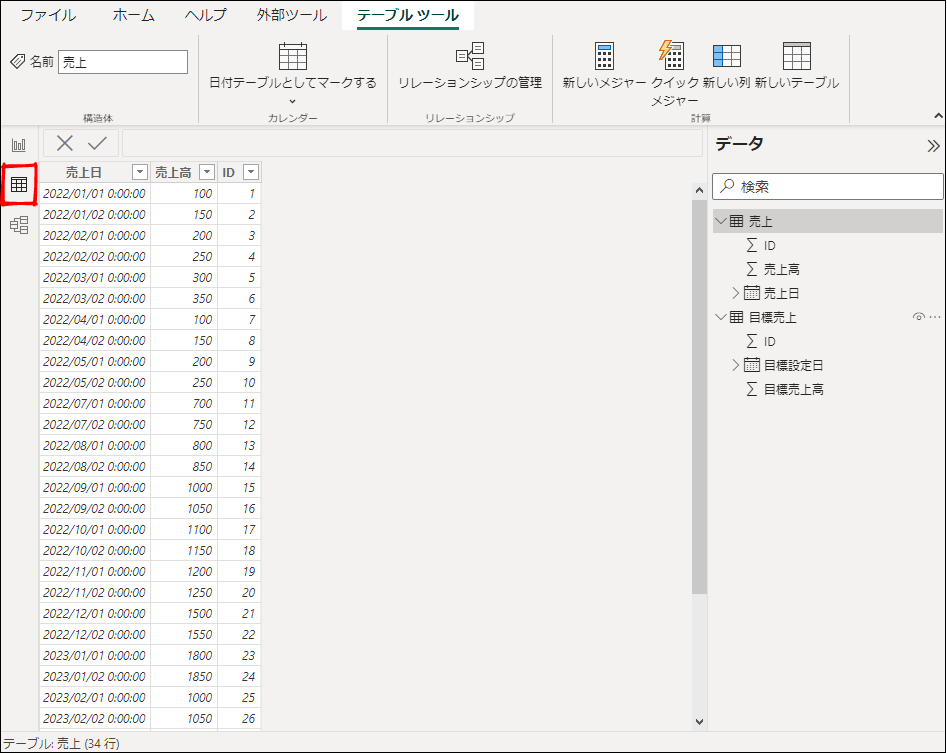

データビューでデータを確認します。なお、ID 列は使わないため、削除したいですが、ここでは、無視することにします。

折れ線グラフ配置

レポート ビューに切り替えて、

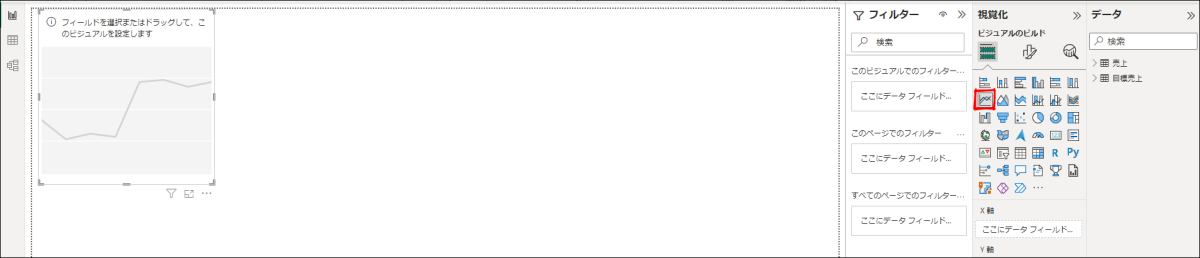

視覚化 > ビジュアルにデータを追加する > 折れ線グラフ をクリックして、折れ線グラフビジュアルを配置します。

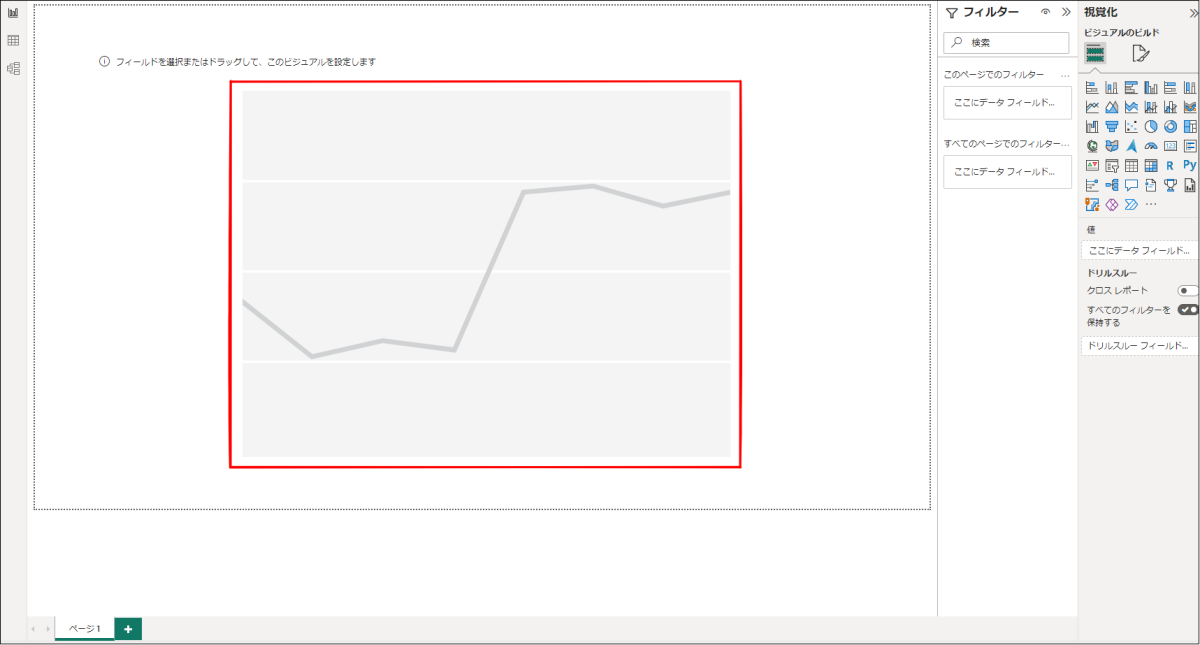

今回、他に表示するものがないため、広げます。

折れ線グラフのデータを設定します。
注意：ここのくだりは、一旦わざと間違えます。（興味がない場合は、スキップして次の手順へ行ってください。）

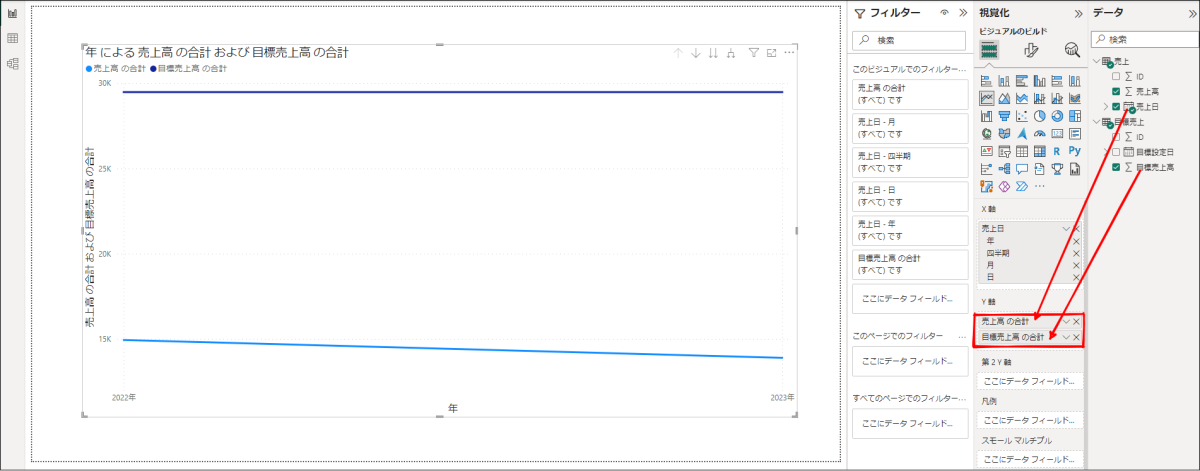

配置した折れ線グラフ をクリックして、
X 軸 に 売上日
Y 軸 に 売上高 と 目標売上高
をドラッグ＆ドロップして設定します。

Y 軸 に複数設定できます。ただし、単位が同じじゃないとダメです。例えば、金額と数量の場合、単位が異なるため、第 2 Y 軸を使います。

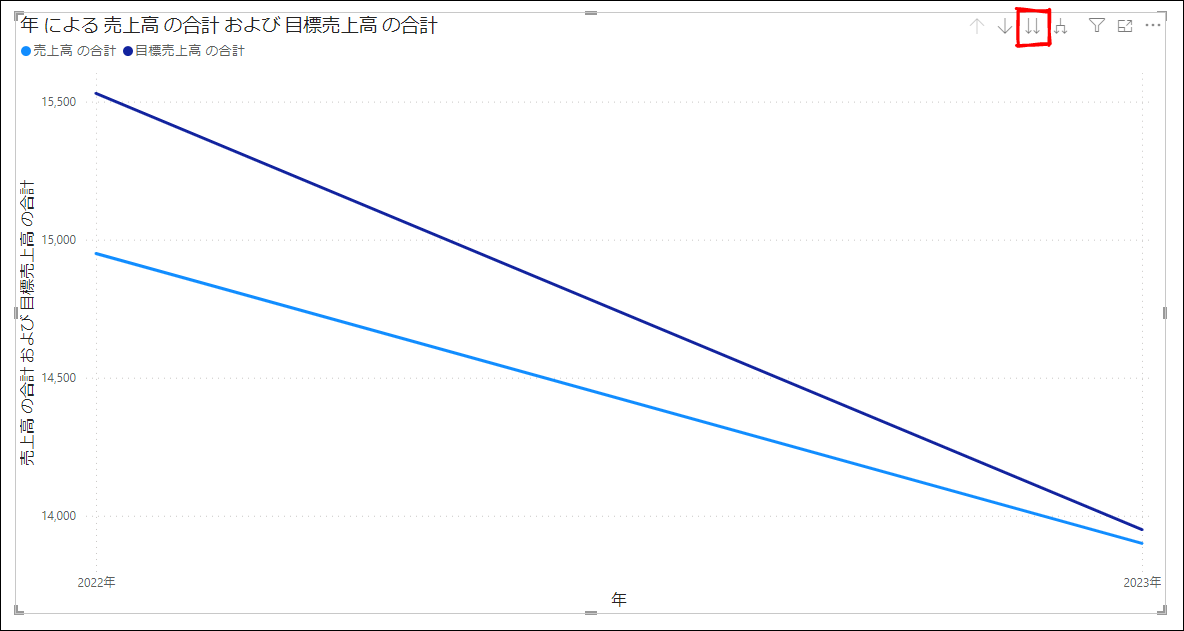

最初は、年表示のため、
↓↓ ボタンでドリルダウンしてみます。

↓

さらにドリルダウン

↓

↓

さらにドリルダウン

↓

・・・お分かりいただけただろうか...。

いろいろ間違っていて、意味不明です。

・「データの無い日は、売上 0（ゼロ）とします。」の要件を満たしません。
・目標売上高 の方は自分の日付軸が無いので、Power BI がどうして良いか分からず、全部合計した一本線です。

日付テーブルが必要です。

注意：ここで、X 軸、Y 軸　設定前に巻き戻します。

日付テーブル

売上高 テーブル、目標売上高 テーブル共通の日付軸が必要なため、日付テーブル（カレンダーテーブル）を作成します。

日付テーブル（カレンダーテーブル）をPower Query M言語で作成するという手もありますが、そちらの方法は、採用せず、DAX でやっていきます。

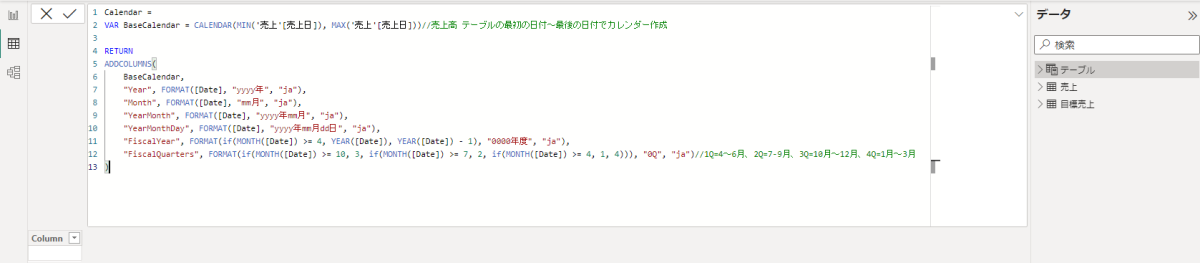

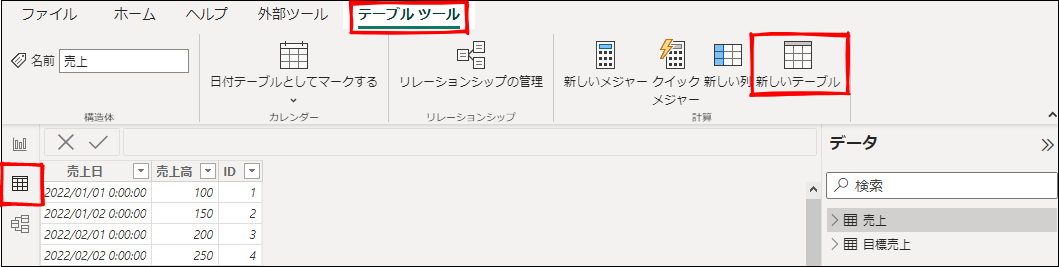

データビュー > テーブル ツール > 新しいテーブル をクリックします。

↓

Calendar =
VAR BaseCalendar = CALENDAR(MIN('売上'[売上日]), MAX('売上'[売上日]))//売上高 テーブルの最初の日付～最後の日付でカレンダー作成

RETURN
ADDCOLUMNS(
    BaseCalendar,
    "Year", FORMAT([Date], "yyyy年", "ja"),
    "Month", FORMAT([Date], "mm月", "ja"),
    "YearMonth", FORMAT([Date], "yyyy年mm月", "ja"),
    "YearMonthDay", FORMAT([Date], "yyyy年mm月dd日", "ja"),
    "FiscalYear", FORMAT(if(MONTH([Date]) >= 4, YEAR([Date]), YEAR([Date]) - 1), "0000年度", "ja"),
    "FiscalQuarters", FORMAT(if(MONTH([Date]) >= 10, 3, if(MONTH([Date]) >= 7, 2, if(MONTH([Date]) >= 4, 1, 4))), "0Q", "ja")//1Q=4～6月、2Q=7-9月、3Q=10月～12月、4Q=1月～3月
)

コピペして、エンターキーで作成です。入力中に改行するときは、SHIFT + エンターです。必ず、作成したいテーブル名 = で始まります。

DAX の意味の説明は省略します。下記参考サイト等を見てください。

日付テーブルを作成する https://zenn.dev/bi_knowledge/articles/a88806a1e7acbb

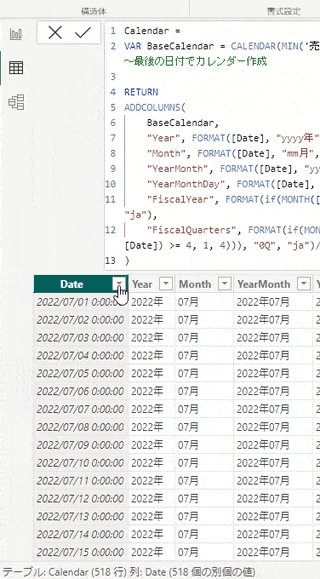

Date 列の見出しにあるアイコンをクリックして、昇順で並び替え クリックにて、日付順にソートしておきます。

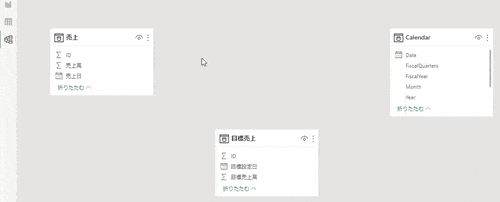

モデル ビュー に移動して、
売上 テーブル 売上日 列を Calendar テーブル Date 列へドラッグして、リレーションを作成します。
同様に、目標売上 テーブル 目標設定日 列を Calendar テーブル Date 列へドラッグして、リレーションを作成します。

同じ日付で何回も売り上げデータがある場合、売上日 * : 1 Calendar のリレーションになります。

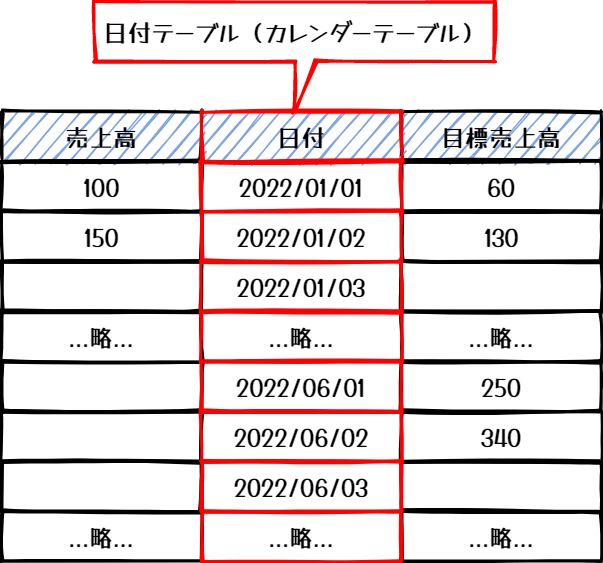

これで、表にして表すと、以下のような関係になりました。（あくまでイメージです。）

X 軸 Y 軸設定その１

注意：ここのくだりは、一旦わざと間違えます。（興味がない場合は、スキップして次の手順へ行ってください。）

折れ線グラフを新規配置したところからスタートです。

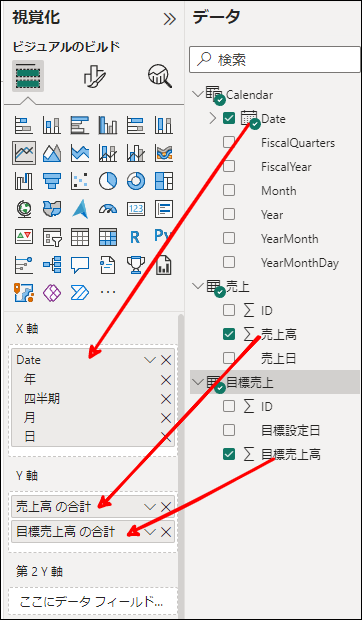

X 軸 に Date
Y 軸 に 売上高 と 目標売上高
をドラッグ＆ドロップして設定します。

↓↓ ボタンでドリルダウンで年から月の表示に移動します。

↓

それっぽいグラフになりました。

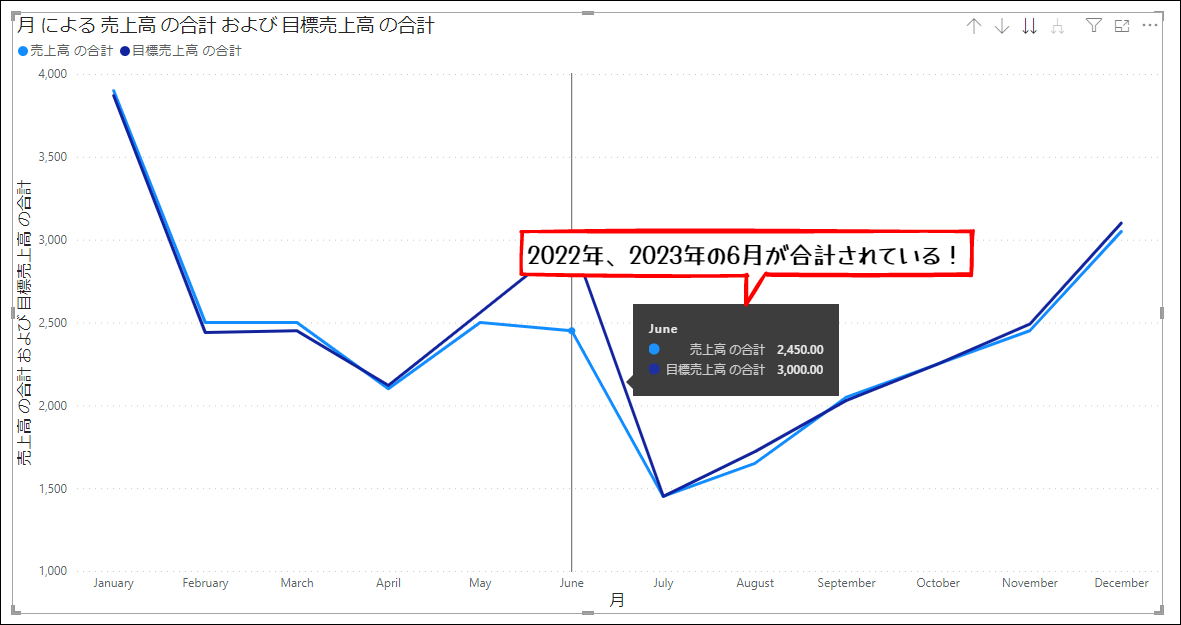

しかし、これ、売上高の 2022 年 6 月は データ無し=0 のはずが、計上されています。"何年の何月" ではなく、"全ての年の何月" で集計されていて、2022 年、2023 年の 6 月が合計されています。

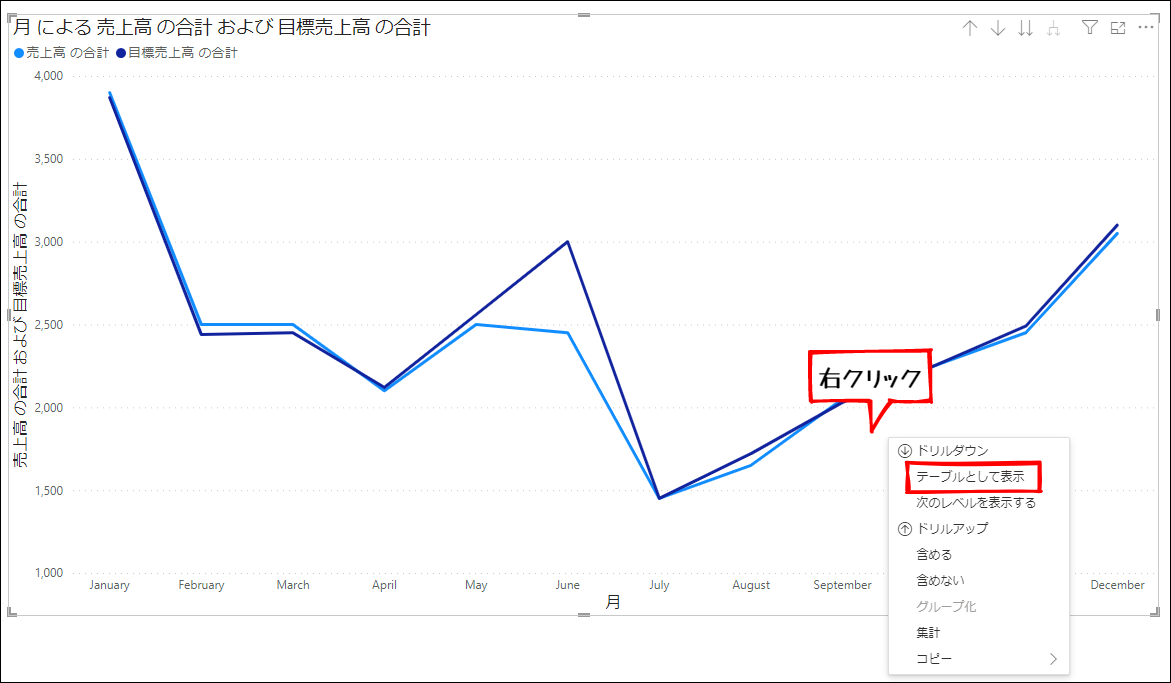

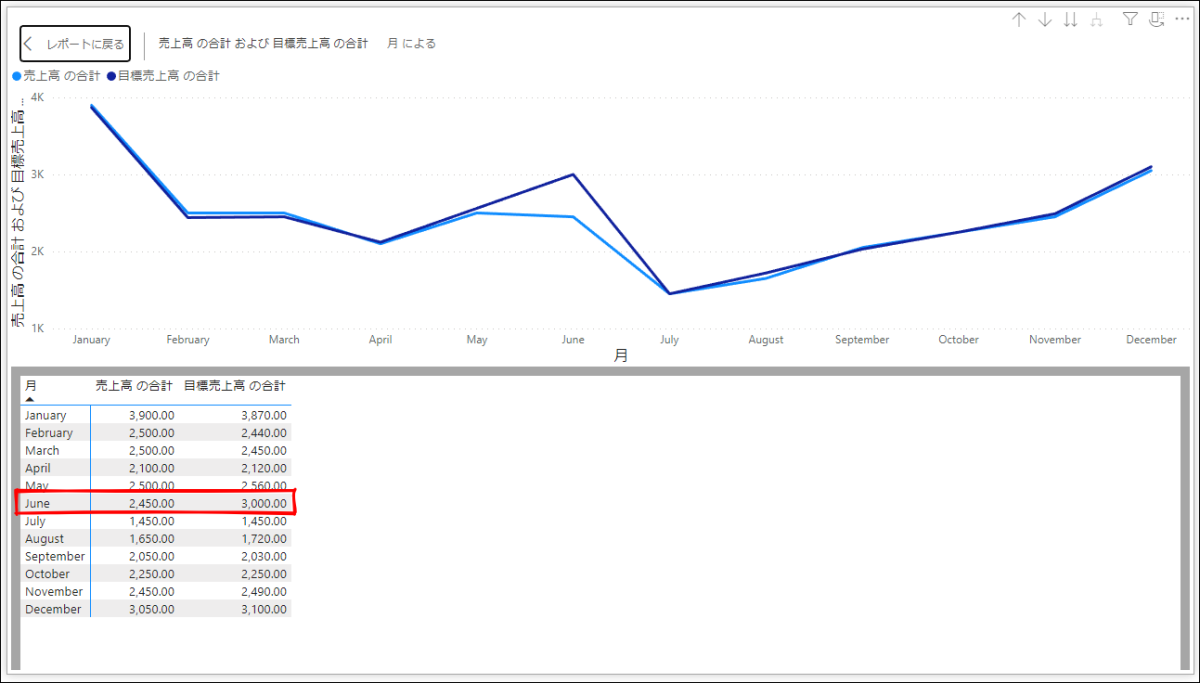

念のため、右クリック > テーブルとして表示
で見ると、明らかに 0 ではないことが分かります。

↓

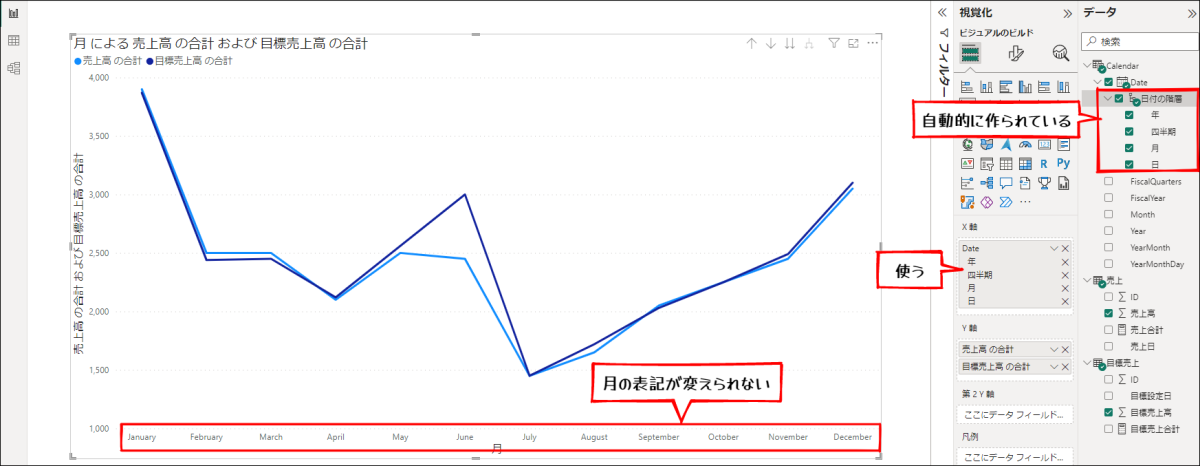

さらに、月の表記が英語で、"1 月", "2 月"...と日本語に変えられません。

カレンダーテーブルと見ると、データ型：日付と時刻 の Date 列に自動的に日付の階層が作られています。これのおかげで X 軸 に Date 列を設定するだけで、年 → 四半期 → 月 → 日 とドリルダウンできるのですが、月の表記を変える設定がありません。この理由だけでも、カレンダーテーブル作成、あるいは、その他の何らかの処置は、ほぼ必須なのではないでしょうか。

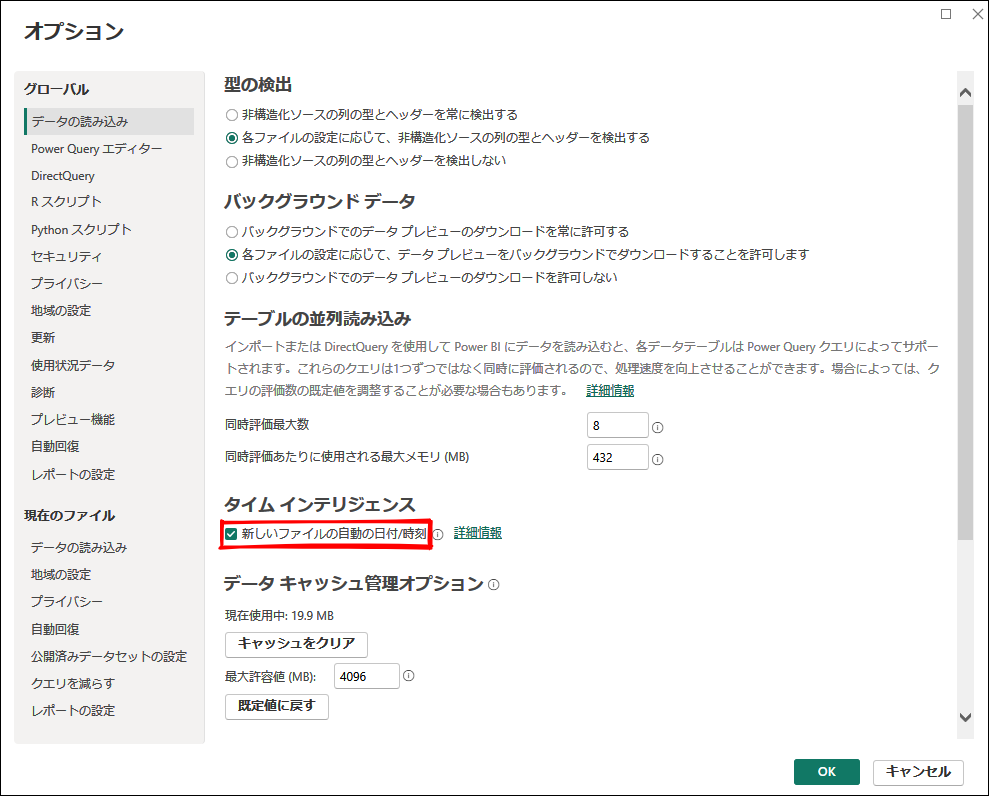

自動的に日付の階層が作られるのを OFF にするには、ファイル > オプションと設定 > タイム インテリジェンス > 新しいファイルの自動の日付/時刻 のチェックを外します。

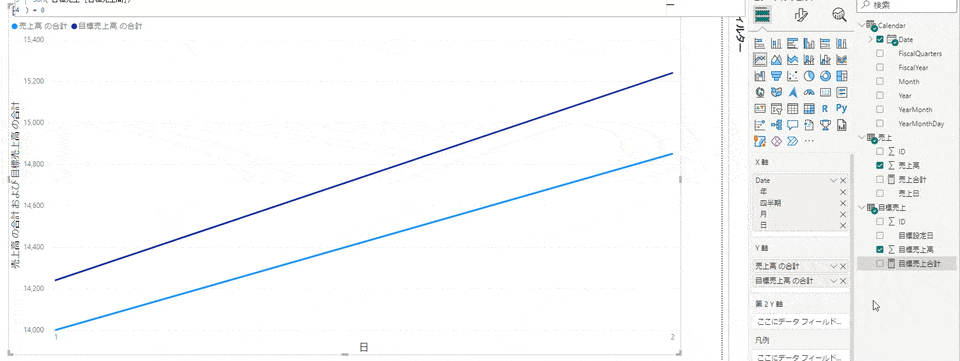

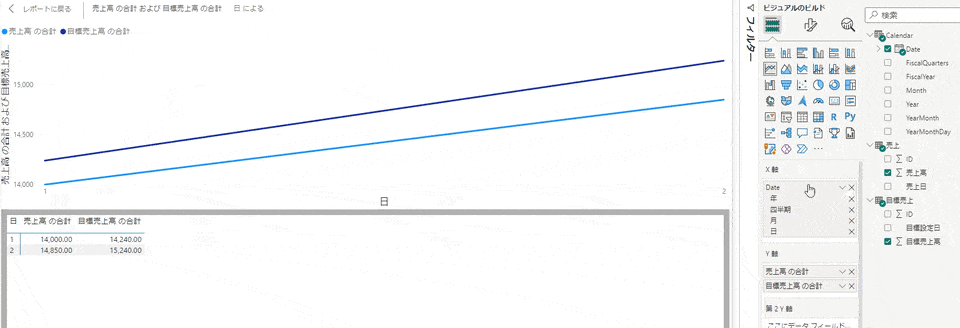

さらに、日にドリルダウンすると 1 日、2 日だけのグラフになります。これは、今回 1 日、2 日しかデータが無いので、そうなるのですが、3 日から 31 日まで 0 で良いので、表示に加えたいです。
X 軸 > Date 列のメニュー > データのない項目を表示する としても変わりません。
日のデータが 1 ～ 31 までになりますが、null が入っているから描画したくないようです。

null ではなくて、0 を入れたいです。
売上高列をそのまま Y 軸にドラッグ＆ドロップすると、"売上高 の合計" になり、自動的に合計が計算された Y 軸 になります。これは、データ無し=0 のように変更できません。
そのため、自分で 合計を計算し、データ無しの場合、0 のメジャーを作成します。

データペイン > 売上を右クリック > 新しいメジャー をクリックし、以下のメジャーを作成します。

売上合計 =
CALCULATE(
  SUM('売上'[売上高])
) + 0

参考：Power BI Desktop で欠損がある時系列データの折れ線グラフを連続にする https://qiita.com/tkeydll/items/0efee9b44cfe3f77e154

同じように、目標売上 の方も、
データペイン > 目標売上を右クリック > 新しいメジャー をクリックし、以下のメジャーを作成します。

目標売上合計 =
CALCULATE(
  SUM('目標売上'[目標売上高])
) + 0

作成したメジャー 売上合計 と 目標売上合計 を Y 軸 に設定します。

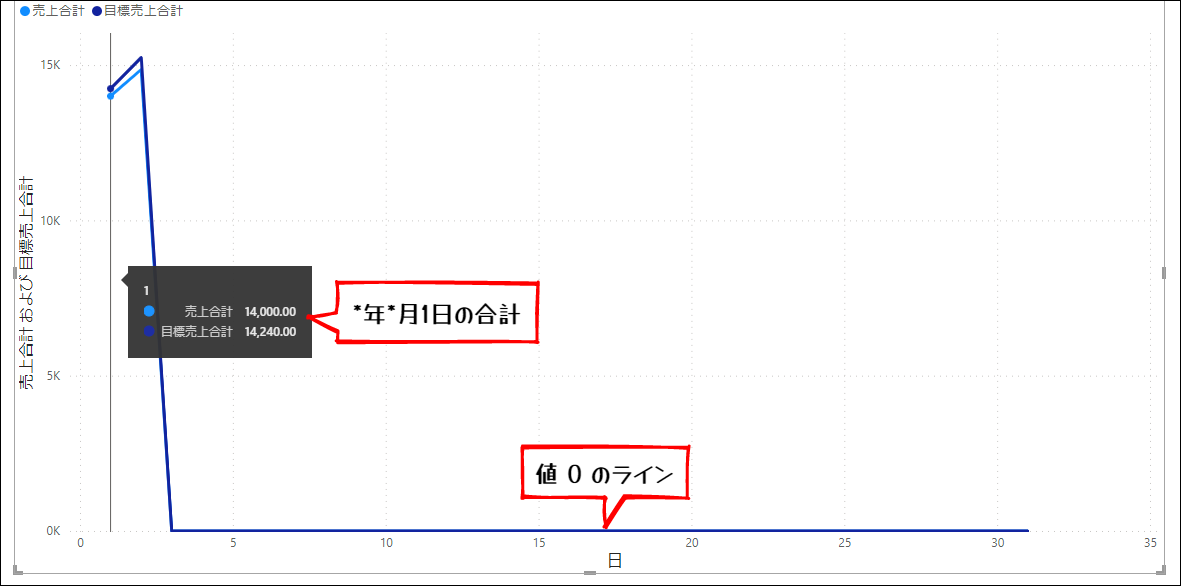

右端が 35 になっているとかは置いといて、3 日から 31 日まで 0 ができました。

ところで、また、年とか、月とか関係無く、1 は、年月 1 日の合計、2 は、年月 2 日の合計になっています。

何が起きているのでしょうか？
SQL が分かる場合、以下のようになっていると考えると、わかりみが深いです。
GROUP BY 日 の 日 は、6 月 1 日でも 1 だし、7 月 1 日でも 1 です。
SQL になじみのない方は、無視してください。

SELECT 日, SUM(売上高) AS 売り上げの合計, SUM(目標売上高) AS 売り上げの合計
FROM Calendar、売上、目標売上が合体したテーブル（めんどくさいので詳細は省略）
GROUP BY 日
-- 注意：nullだったら、0の処置はめんどくさいので、表現していません。

...ということで、自動的に作られた日付の階層を使うのはやめて、仕切り直します。（データの無い日の売上を 0 にするメジャーは使います。）

X 軸 Y 軸設定その２

注意：ここのくだりは、一旦わざと間違えます。（スキップして次の手順へ行ってください。）

自動的に作られた日付の階層を使うのはやめて、
Year
FiscalQuarters
YearMonth
YearMonthDay
を使います。

X 軸 に 上から
Year
FiscalQuaters
YearMonth
YearMonthDay

Y 軸 に
売上合計（メジャー）
目標売上合計（メジャー）
をドラッグ＆ドロップして設定します。

メジャーは、以下のように作成したものとします。

売上合計 =
CALCULATE(
  SUM('売上'[売上高])
) + 0

目標売上合計 =
CALCULATE(
  SUM('目標売上'[目標売上高])
) + 0

X 軸 に 上から
Year
FiscalQuaters
YearMonth
YearMonthDay
と積み重ねて設定すると、階層構造と判断されて、ドリルダウン、ドリルアップが可能になります。

ドリルダウンで年から四半期の表示に移動します。（↓↓ の二股になっている方 階層内で１レベル下を全て展開します で移動します。）
それっぽいグラフです。

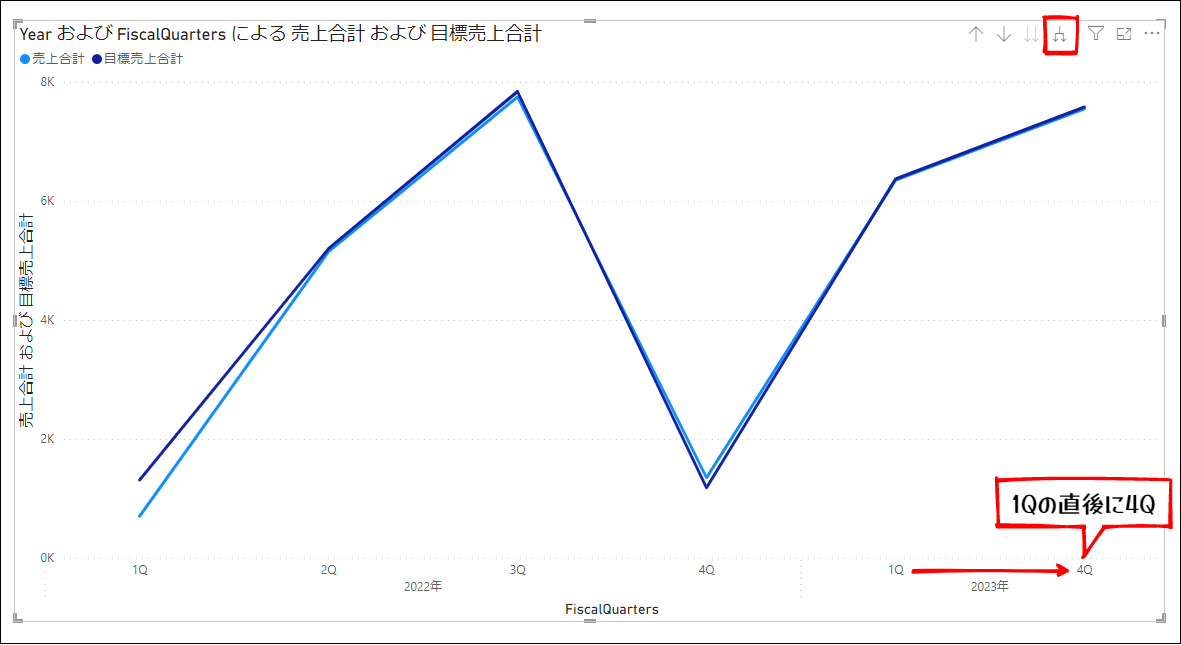

しかし、2023 年のところ、1Q の次が 4Q になっています。 並べ替え設定がおかしいんだろうと思って、・・・（ミートボールメニュー） > 軸の並べ替え > Year FiscalQuarters 昇順で並べ替え としても状況は変わりません。

結論としては、最上位に年が使われているからこうなっていました。最上位は、年度を使うべきでした。

2023 年, 4Q は、2023 年 1 月 1 日～ 2023 年 3 月 31 日のことで、2023 年, 1Q（2023 年 4 月 1 日～ 2023 年 6 月 30 日） の前に来ないとおかしいですが、テーブルとして表示 を見ると、そんな情報は無く Power BI 的には分かりません。
それ以前に、人が見てもひっかけ問題のように分かりにくいです。最上位に年度を使うべきでした。

しかし、なぜこのソート結果なのでしょうか？
SQL が分かる場合、以下のようになっていると考えると、わかりみが深いです。
SQL になじみのない方は、無視してください。

SELECT Year || FiscalQuaters AS YearFiscalQuaters, SUM(売上高) AS 売上合計, SUM(目標売上高) AS 売上合計
FROM Calendar、売上、目標売上が合体したテーブル（めんどくさいので省略）
GROUP BY YearFiscalQuaters
ORDER BY YearFiscalQuaters
-- 注意：nullだったら、0の処置はめんどくさいので、表現していません。

...ということで、年度を使うように、仕切り直します。

X 軸 Y 軸設定その３

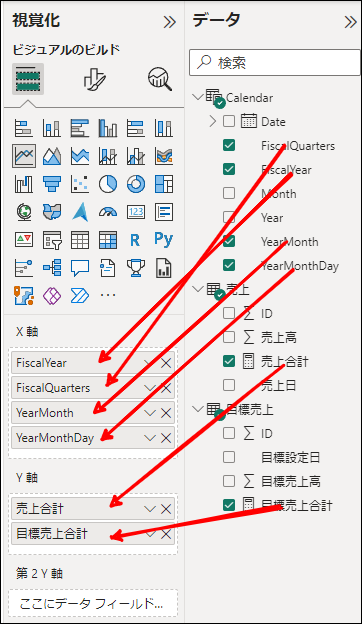

X 軸 に 上から
FiscalYear
FiscalQuaters
YearMonth
YearMonthDay

Y 軸 に
売上合計（メジャー）
目標売上合計（メジャー）
をドラッグ＆ドロップして設定します。

ここで、初期状態の FiscalQuarters（1Q, 2Q, 3Q, 4Q）を使うと、FiscalQuarters まで↓↓ でドリルダウンしたときに、例えば、1Q の値が 2022 年度 1Q, 2023 年度 1Q を集計してしまうため、年度表記有りの四半期に変更します。（なぜそうなるのかは、X 軸 Y 軸設定その１ の 日 と同じ理屈です。）

SQL で言うと、こうです。
SQL になじみのない方は、無視してください。

SELECT 四半期, SUM(売上高) AS 売り上げの合計, SUM(目標売上高) AS 売り上げの合計
FROM Calendar、売上、目標売上が合体したテーブル（めんどくさいので詳細は省略）
GROUP BY 四半期
-- 四半期は、1Q or 2Q or 3Q or 4Q です。
-- 注意：nullだったら、0の処置はめんどくさいので、表現していません。

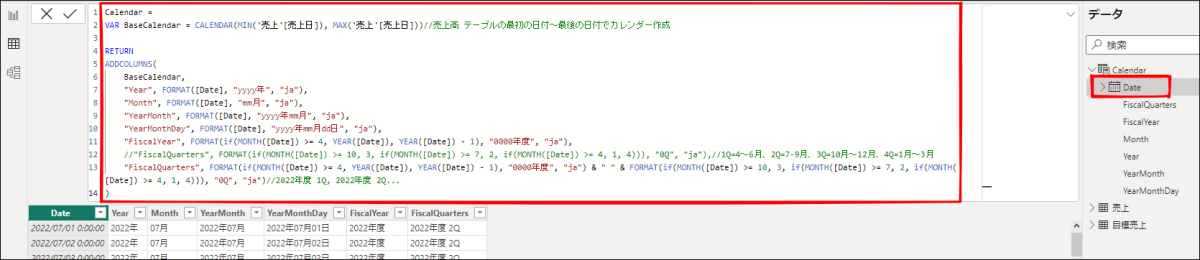

Calendar =
VAR BaseCalendar = CALENDAR(MIN('売上'[売上日]), MAX('売上'[売上日]))//売上高 テーブルの最初の日付～最後の日付でカレンダー作成

RETURN
ADDCOLUMNS(
    BaseCalendar,
    "Year", FORMAT([Date], "yyyy年", "ja"),
    "Month", FORMAT([Date], "mm月", "ja"),
    "YearMonth", FORMAT([Date], "yyyy年mm月", "ja"),
    "YearMonthDay", FORMAT([Date], "yyyy年mm月dd日", "ja"),
    "FiscalYear", FORMAT(if(MONTH([Date]) >= 4, YEAR([Date]), YEAR([Date]) - 1), "0000年度", "ja"),
    //"FiscalQuarters", FORMAT(if(MONTH([Date]) >= 10, 3, if(MONTH([Date]) >= 7, 2, if(MONTH([Date]) >= 4, 1, 4))), "0Q", "ja"),//1Q=4～6月、2Q=7-9月、3Q=10月～12月、4Q=1月～3月
    "FiscalQuarters", FORMAT(if(MONTH([Date]) >= 4, YEAR([Date]), YEAR([Date]) - 1), "0000年度", "ja") & " " & FORMAT(if(MONTH([Date]) >= 10, 3, if(MONTH([Date]) >= 7, 2, if(MONTH([Date]) >= 4, 1, 4))), "0Q", "ja")//2022年度 1Q, 2022年度 2Q...
)

X 軸 Y 軸設定その２ のときの並び順の問題は、実はこの措置だけで解決します。

メジャーは、以下のように作成したものとします。

売上合計 =
CALCULATE(
  SUM('売上'[売上高])
) + 0

目標売上合計 =
CALCULATE(
  SUM('目標売上'[目標売上高])
) + 0

X 軸 に 上から
FiscalYear
FiscalQuaters
YearMonth
YearMonthDay
と積み重ねて設定すると、階層構造と判断されて、ドリルダウン、ドリルアップが可能になります。

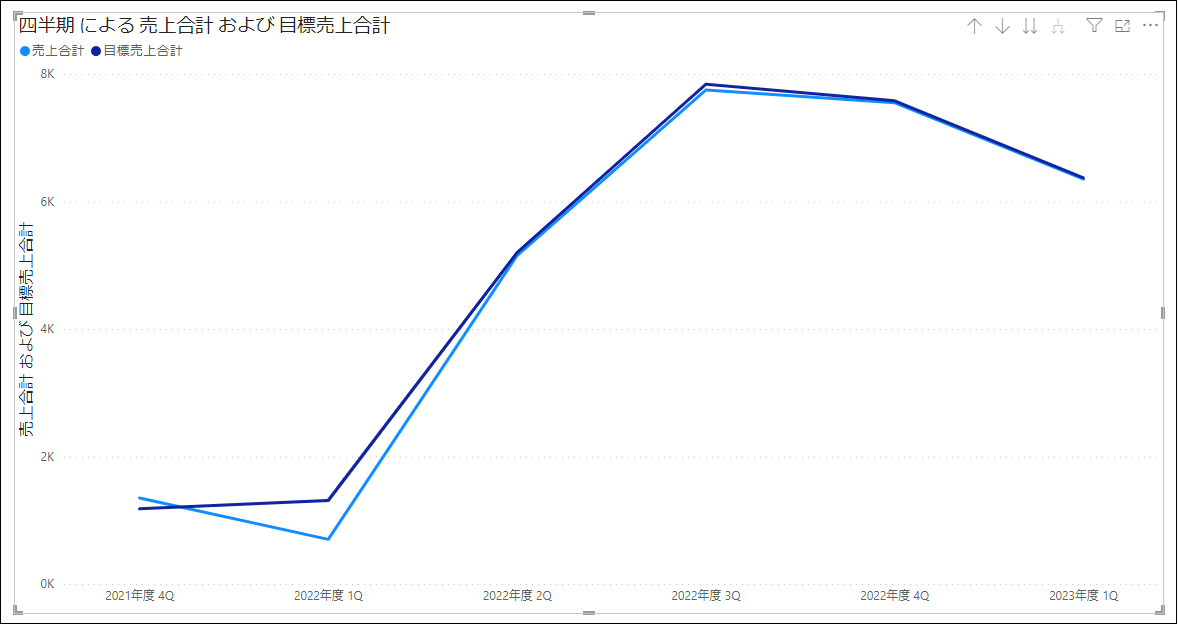

ドリルダウンで年から四半期の表示に移動します。
それっぽいグラフです。

ここで、順番がおかしい場合、

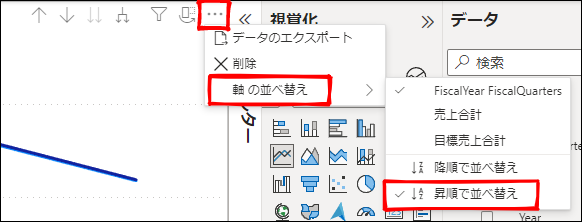

・・・（ミートボールメニュー） > 軸の並べ替え > FiscalYear FiscalQuarters 昇順で並べ替え
にて、並び替えが必要です。

とりあえずは、問題なさそうです。

表示内容調整

タイトル

このままでは見た目が雑ですので、見た目の調整に入ります。

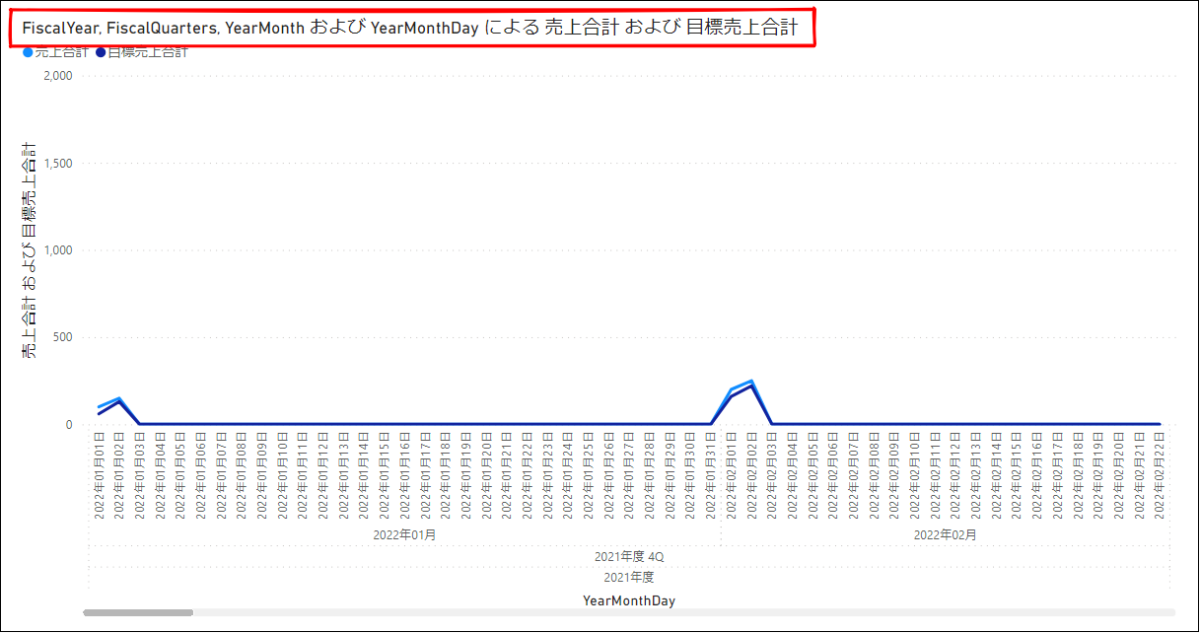

タイトルの
「FiscalYear, FiscalQuaters, YearMonth および YearMonthDay による 売上合計 および 目標売上合計」
のところを
「年度, 四半期, 年月 および 年月日 による 売上合計 および 目標売上合計」
にします。

タイトルは、ドリルダウン状況によって可変です。階層内で 1 レベル下を全て表示します で最下層まで下げたときのタイトルです。

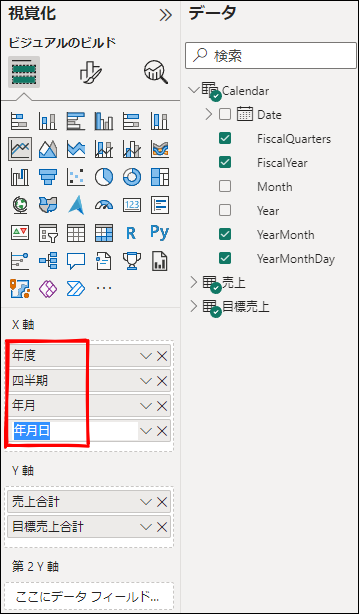

X 軸の
FiscalYear、FiscalQuaters、YearMonth、YearMonthDay
をダブルクリックして、
年度、四半期、年月、年月日
に変更します。

このグラフのタイトル部分は、

視覚化 > ビジュアルの書式設定 > 全般 > タイトル

でタイトルを変更できますが、変更した場合、ドリルダウン、ドリルアップに追随しなくなり、固定文字列になります。

おそらく、現時点では、↓↓ や 二股に分かれている ↓↓ に関しては、ドリルダウン状況に応じて、タイトルを変更する手段がありません。

参考：https://community.fabric.microsoft.com/t5/Desktop/Dynamically-change-titles-by-using-a-hierarchy-level/m-p/2816516

↓ に関しては、フィルタが変わるため、DAX でフィルタを捉えてタイトルを変更できると思われます。↓↓ や 二股に分かれている ↓↓ でもタイトルに何も設定していないと、自動的に切り替わります。また、X 軸表示（グラフ一番下の太文字）も何も設定していないと自動的に切り替わります。

次のレベルに展開 OFF

二股に分かれている ↓↓（次のレベルに展開／階層内で 1 レベル下を全て表示します）の機能を使用すると、X 軸の部分が多段表示されて、見た目がうるさい（あくまで個人の感想です。）ため、使用できないようにします。

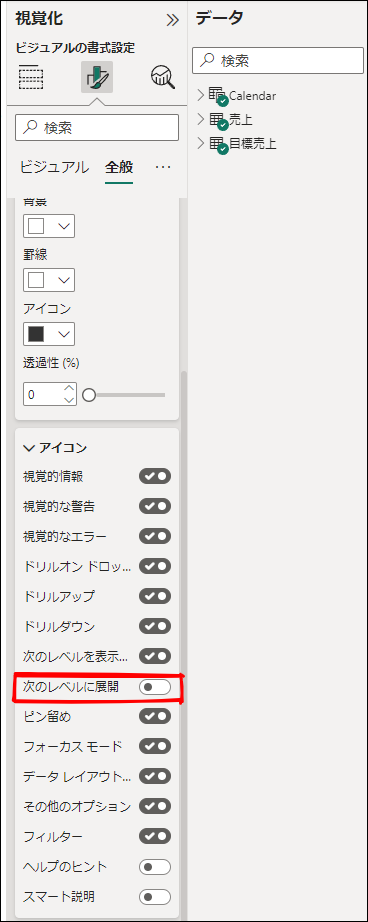

視覚化 > ビジュアルの書式設定 > 全般 > ヘッダー アイコン > アイコン > 次のレベルに展開
OFF

ラベルの連結を OFF にして、X軸ラベルを繋げて一段表示にもできますが、今回は、この設定を使用しません。

視覚化 > ビジュアルの書式設定 > ビジュアル > X 軸 > 値 > ラベルの連結

OFF

なお、これは、Power BI サービス（Web 版 Power BI）のレポートで反映されます。Power BI Desktop では設定しても変化はありません。

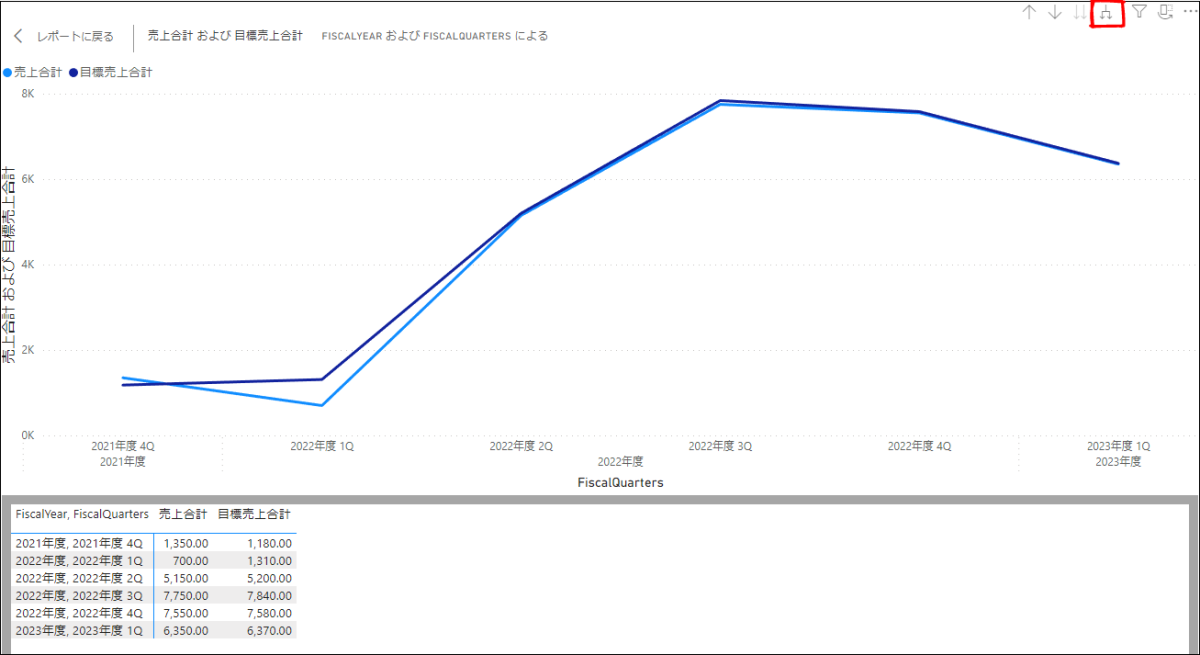

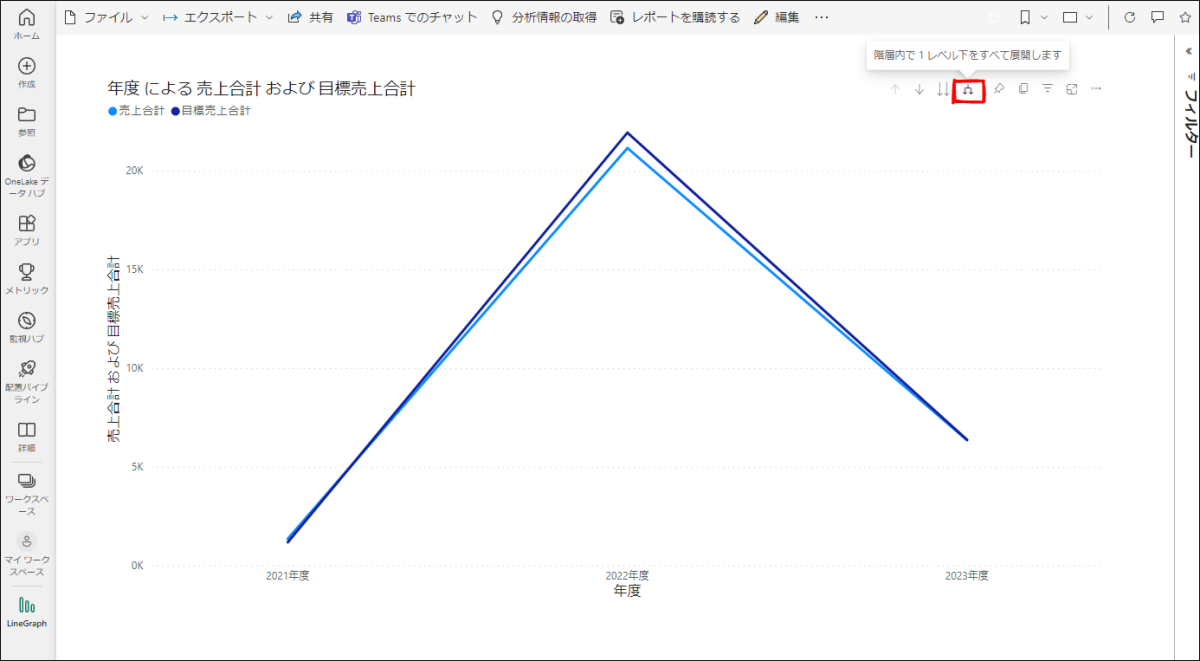

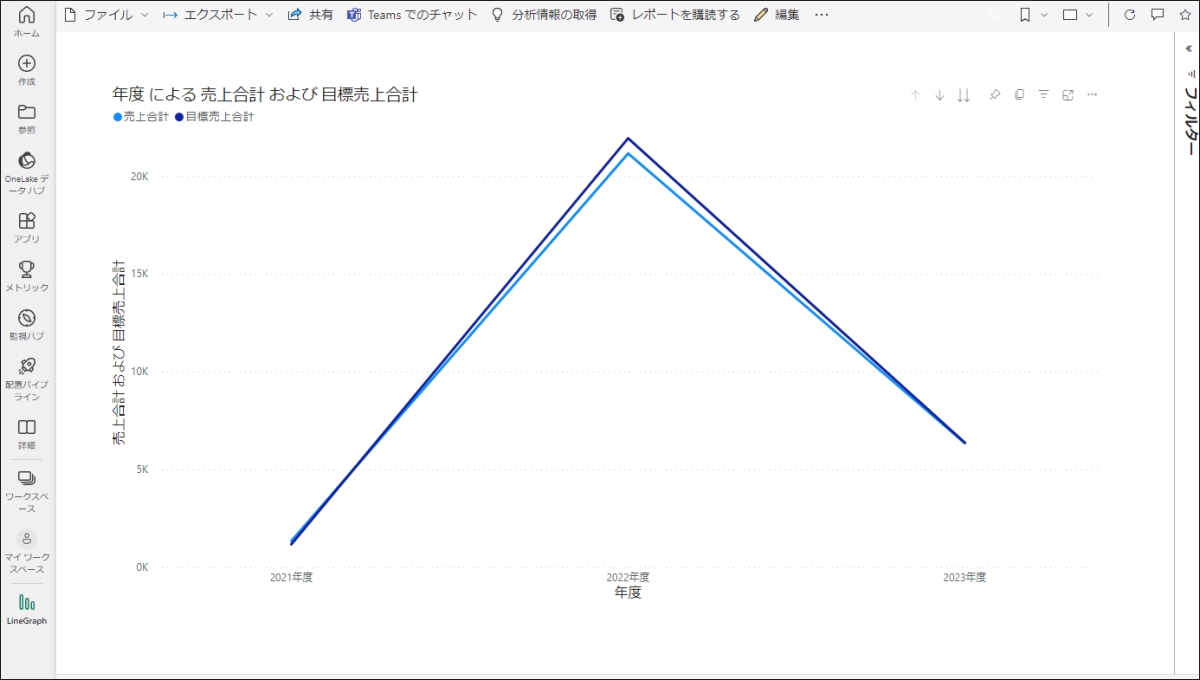

今回の場合、Power BI サービス（Web 版 Power BI）のレポートは、以下のようになります。

・次のレベルに展開 ON の場合

↓

・次のレベルに展開 OFF の場合

X 軸

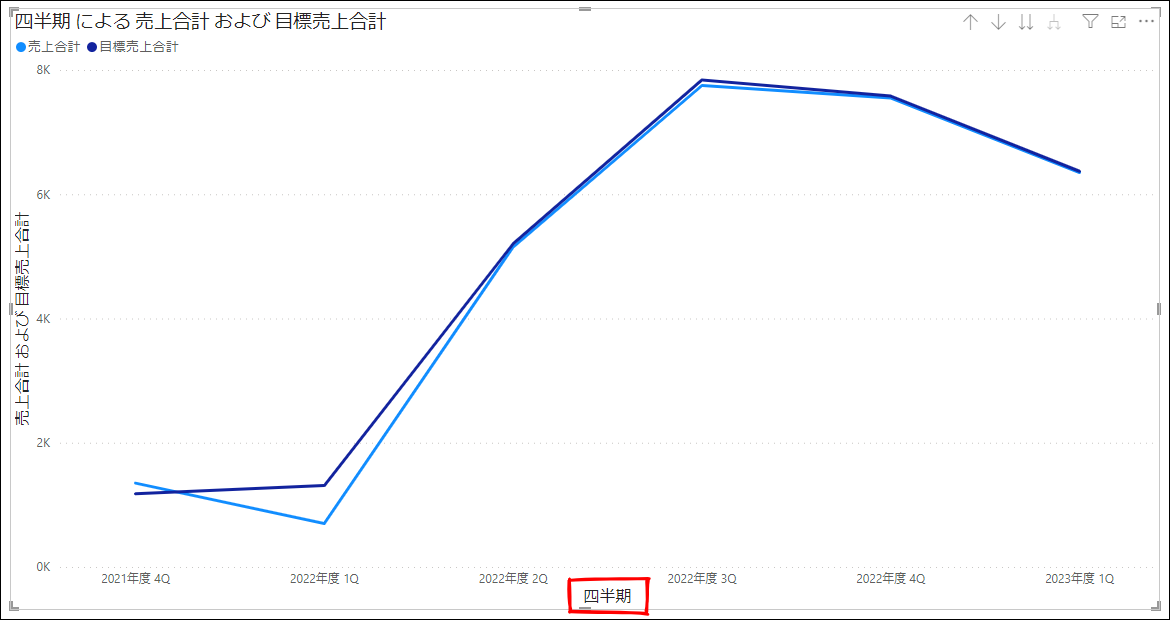

X 軸のタイトルに現在のドリルダウン状況が表示されますが、タイトルで分かるため、非表示にします。

視覚化 > ビジュアルの書式設定 > ビジュアル > X 軸 > タイトル
OFF

マーカー

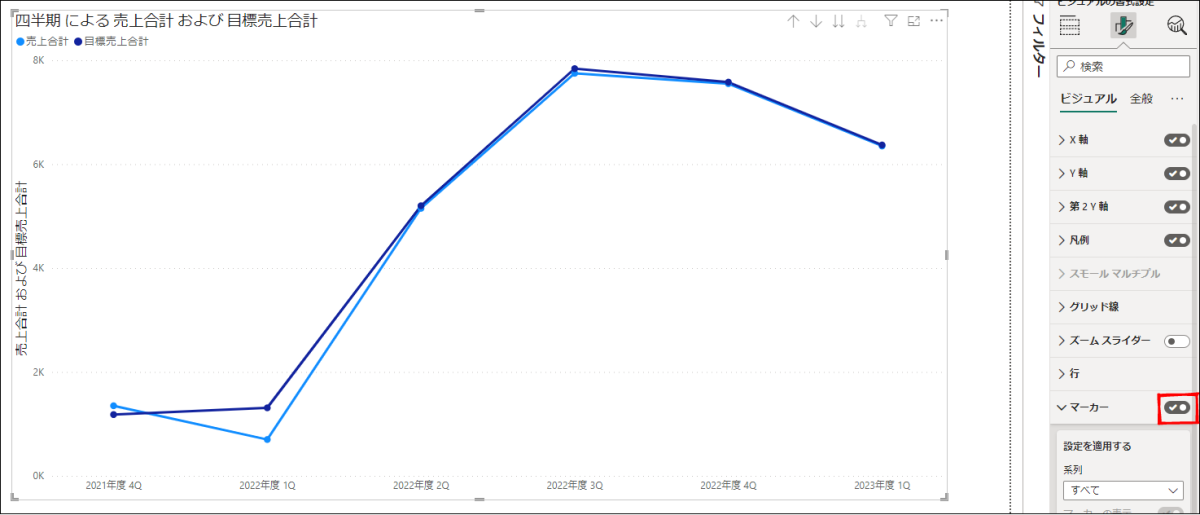

各頂点に丸印を付けます。 視覚化 > ビジュアルの書式設定 > ビジュアル > マーカー
ON

マーカーは、形や大きさ、色が変えられますが、そのまま丸印にします。

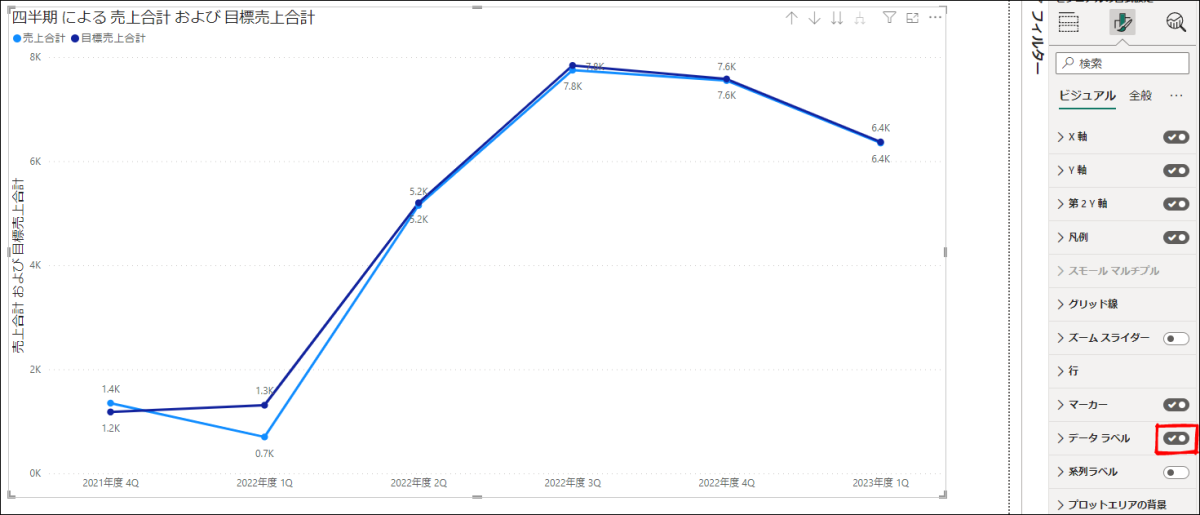

データラベル

各頂点に値を表示します。
視覚化 > ビジュアルの書式設定 > ビジュアル > データラベル
ON

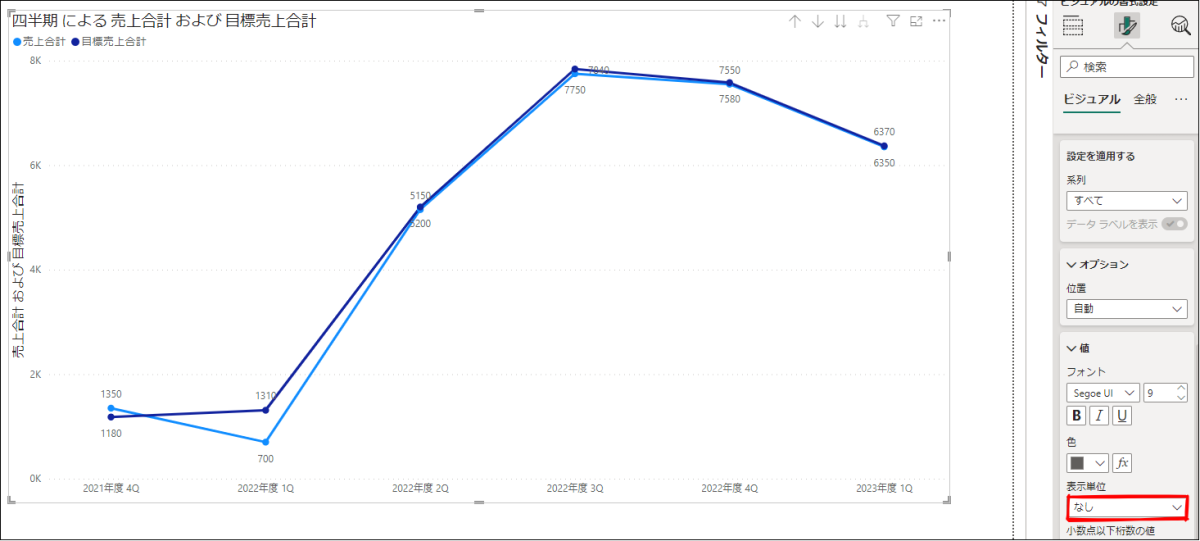

初期状態では値が自動的に K（千）で表示されたりするため、値をそのまま表示させることにします。
視覚化 > ビジュアルの書式設定 > ビジュアル > データラベル > 値 > 表示単位
なし

Y 軸の K

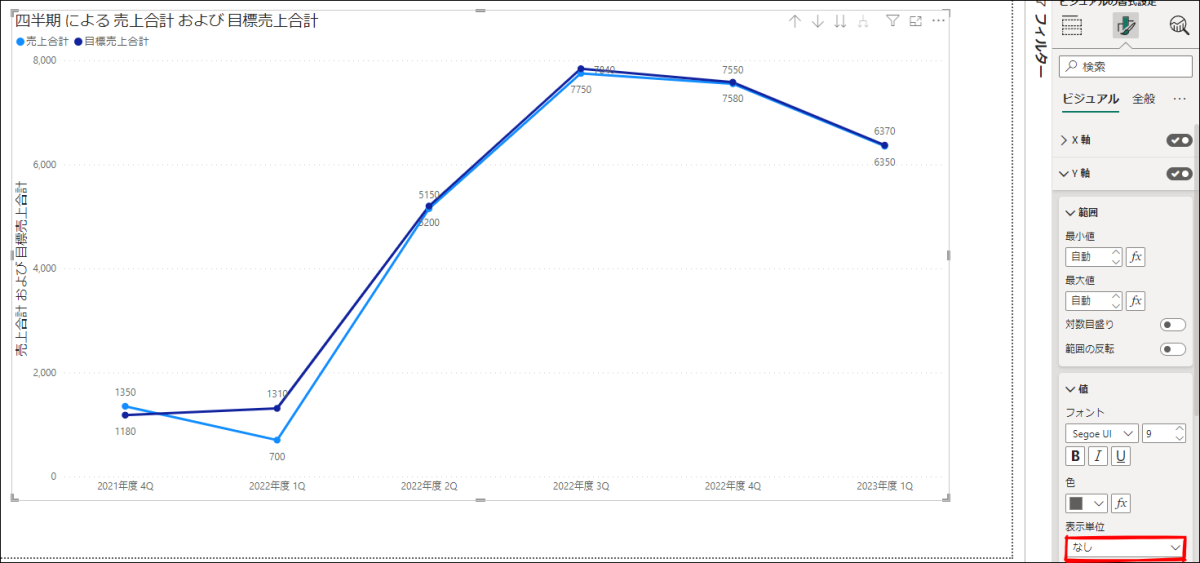

Y 軸の単位が自動的に K（千）なったりしますので、こちらも常に値そのものとします。
視覚化 > ビジュアルの書式設定 > ビジュアル > Y 軸 > 値 > 表示単位
なし

ツールチップの値

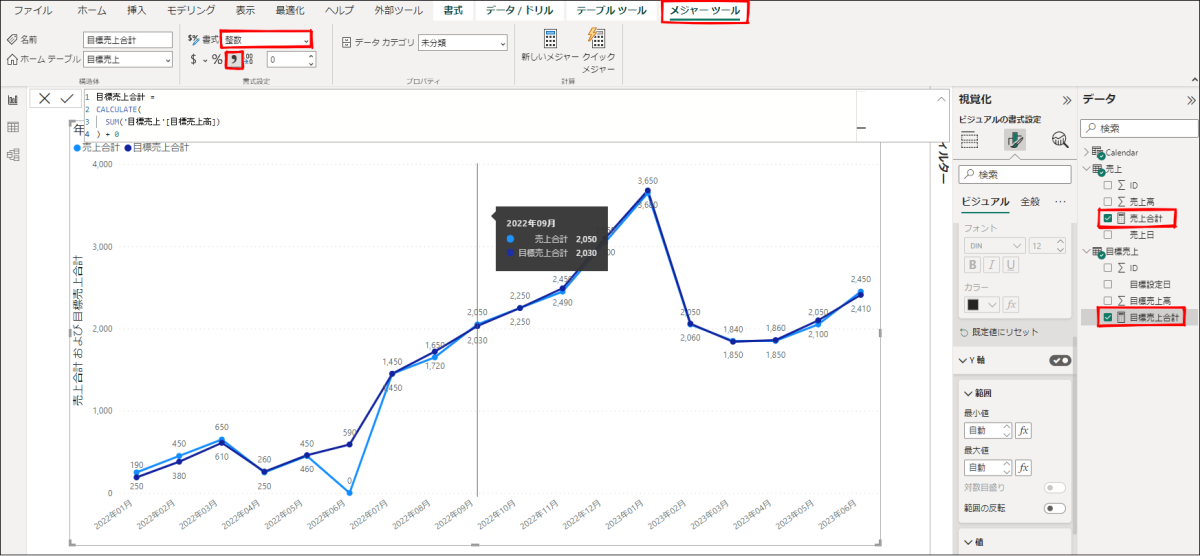

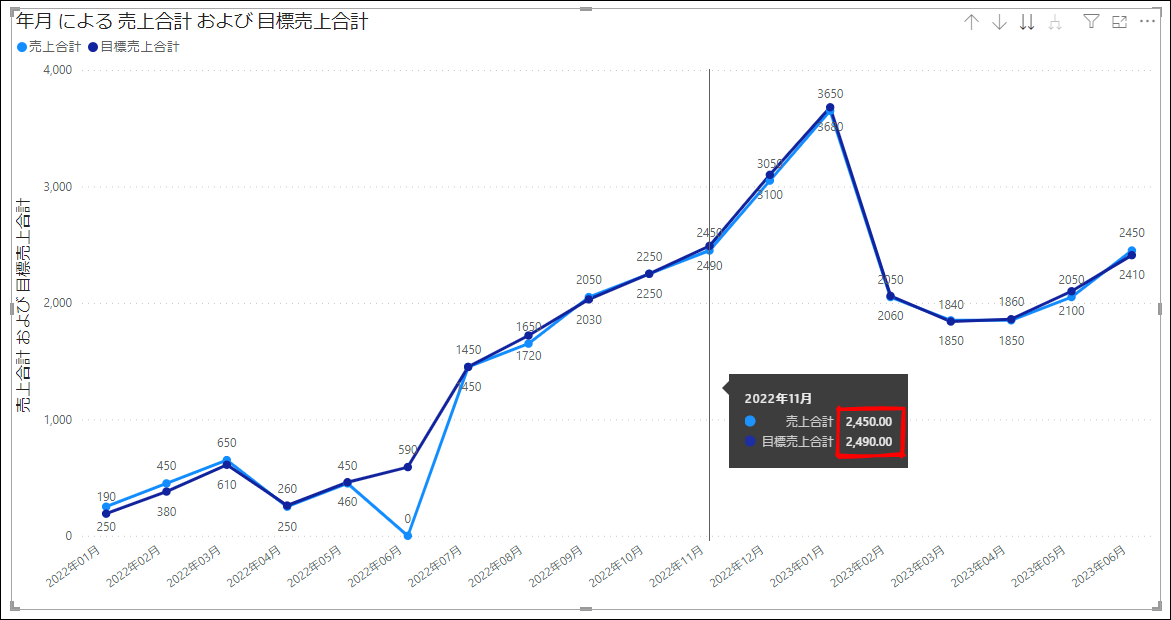

グラフの上でマウスオーバーして、ツールチップの値を表示させると、.00 と小数点以下２桁表示されます。これをなくします。

メジャーの書式を設定します。

データ > 売上合計（メジャー選択） > メジャー ツール > 書式
整数

データ > 売上合計（メジャー選択） > メジャー ツール > 書式 > カンマ クリック
として、整数（小数点表示無し）かつ、３桁毎にカンマありとします。

目標売上合計メジャーの方も同様にします。
データ > 目標売上合計（メジャー選択） > メジャー ツール > 書式
整数

データ > 目標売上合計（メジャー選択） > メジャー ツール > 書式 > カンマ クリック

Theme

色を調整していきます。背景色とか線の色を変更できるのですが、今回は、テーマを変更するだけで終えようと思います。

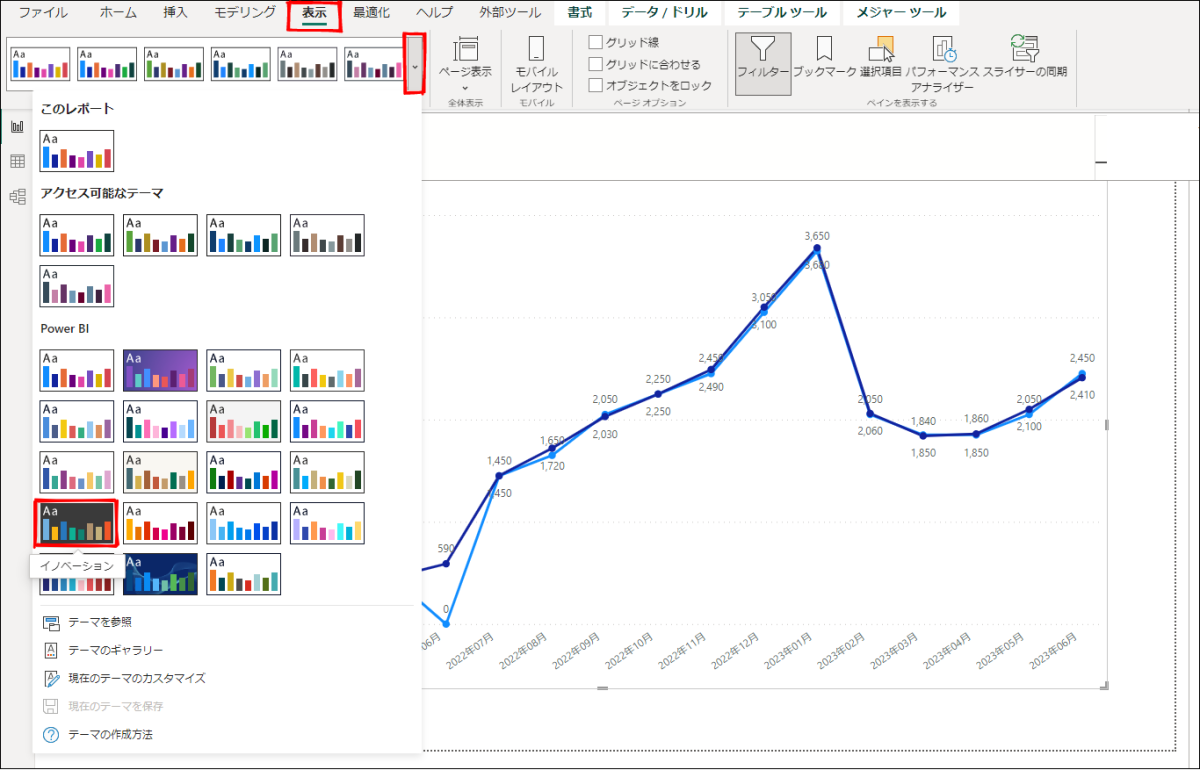

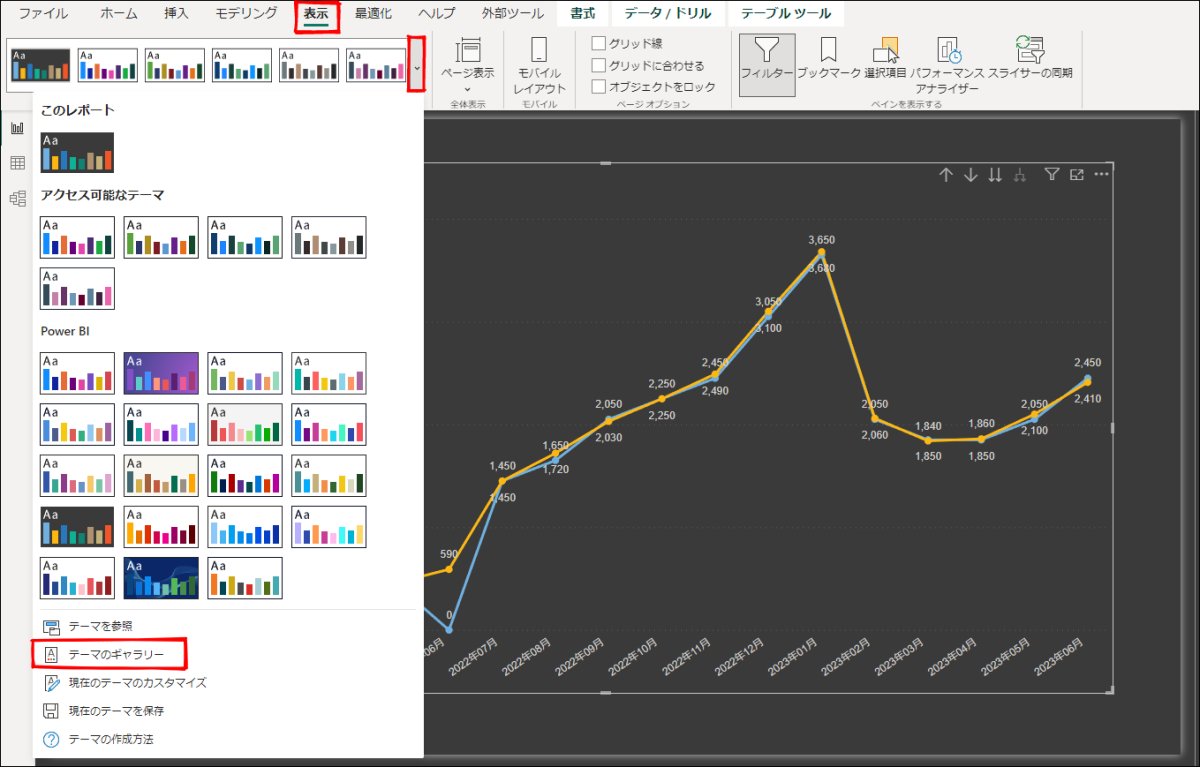

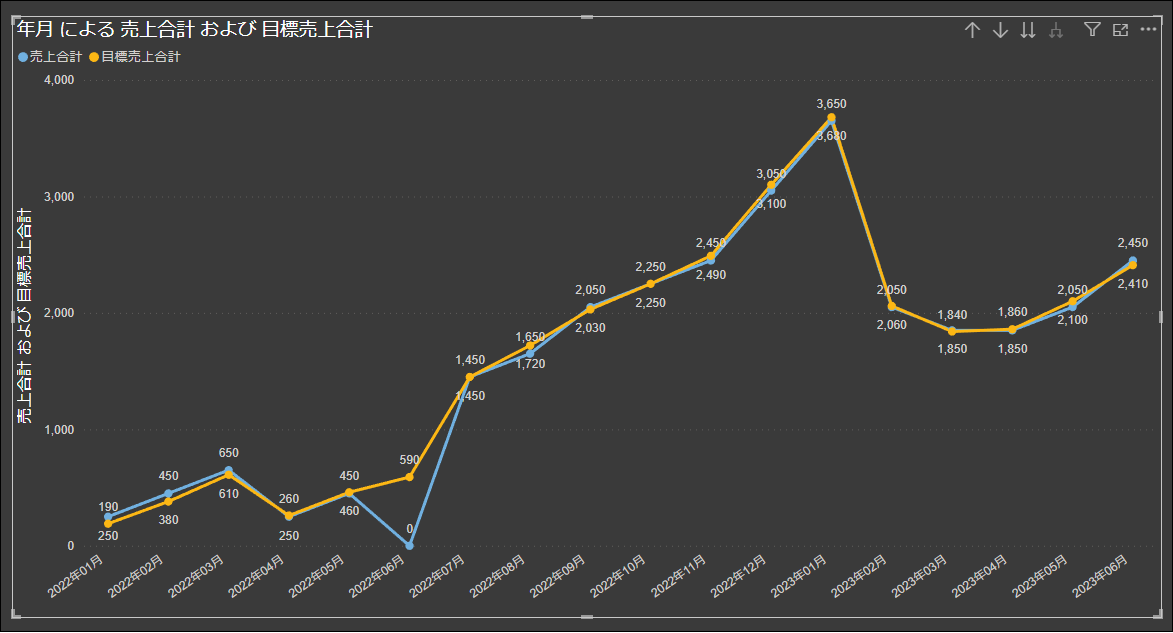

表示 メニューで、テーマ「イノベーション」のところをクリックして、暗めのテーマのものを選択します。

まあまあ良いです。（あくまで個人の感想です。）

テーマのギャラリー をクリックすると、
https://community.fabric.microsoft.com/t5/Themes-Gallery/bd-p/ThemesGallery
が Web ブラウザで開きます。

ここからテーマを選択できます。

今回は、

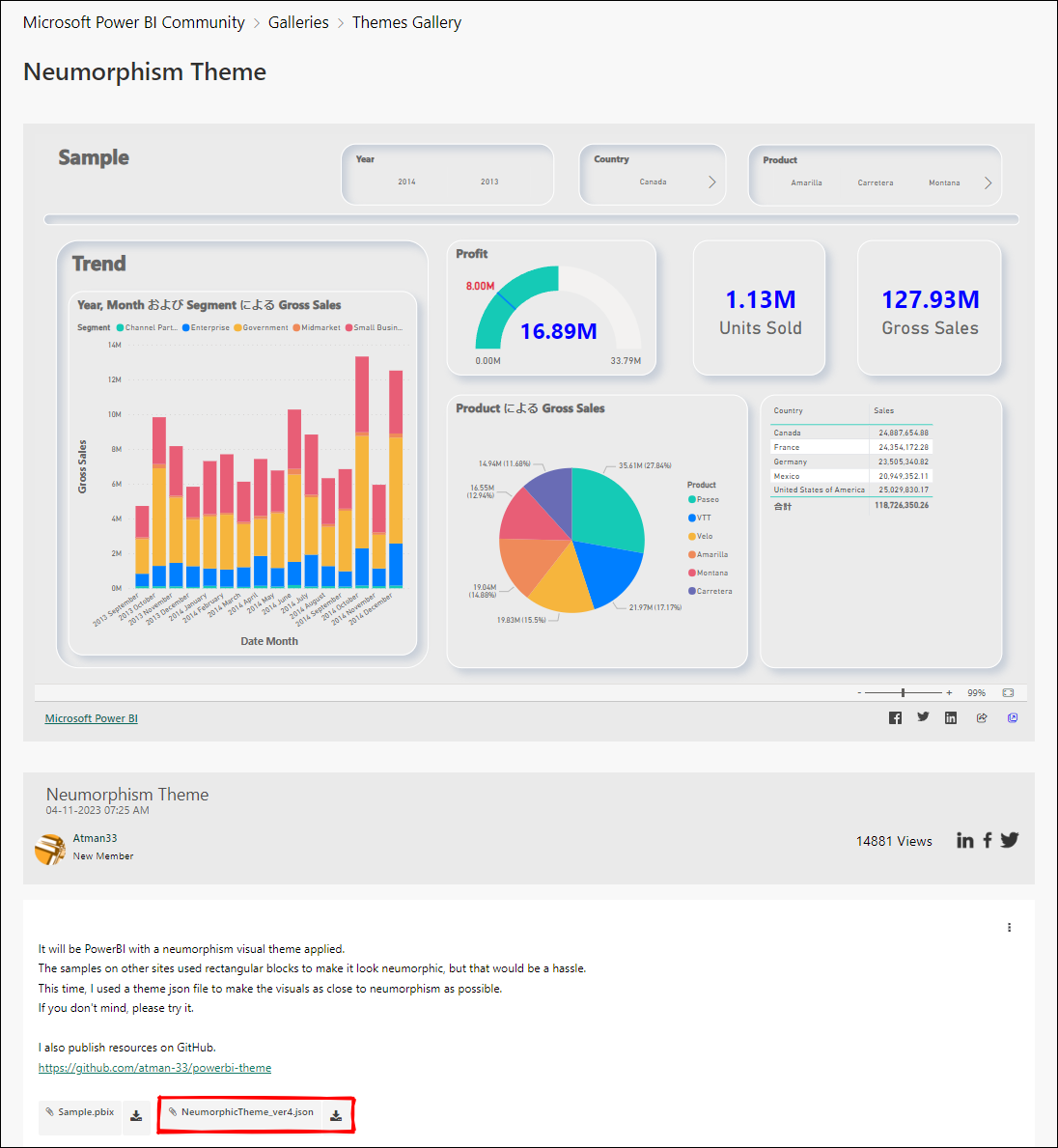

「Neumorphism Theme 　https://community.fabric.microsoft.com/t5/Themes-Gallery/Neumorphism-Theme/td-p/3182006」の
NeumorphicTheme_ver4.json を適用してみます。

テーマは、json ファイルです。

テーマを参照 にて、ダウンロードしたテーマの json を読み込みます。

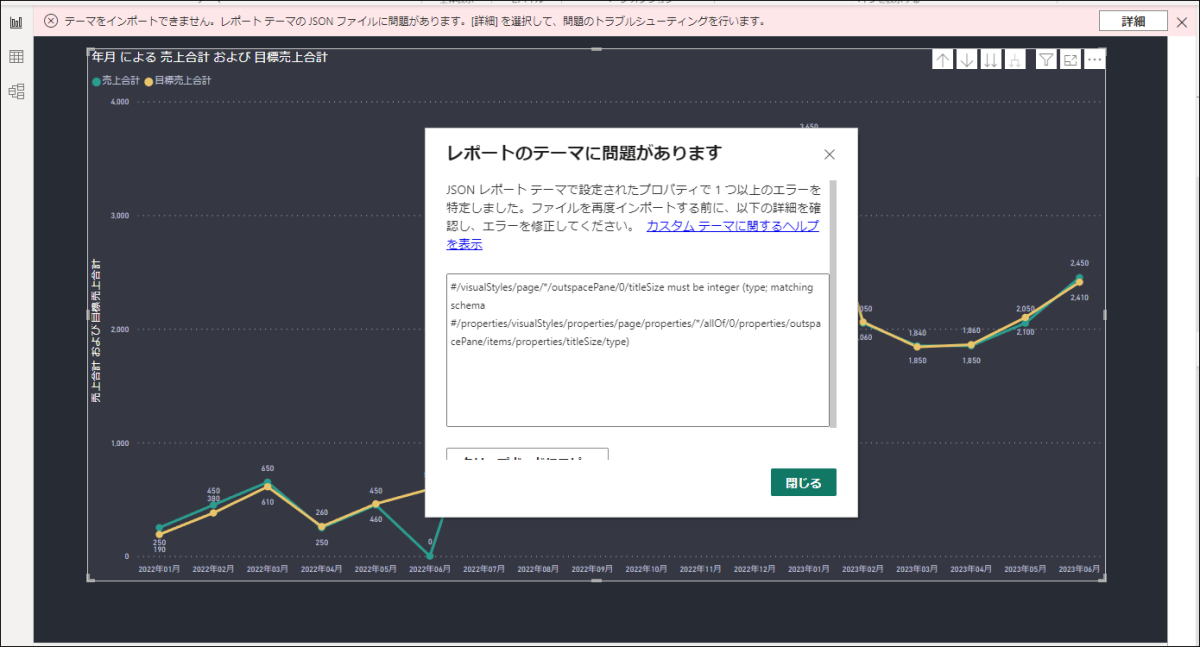

テーマの json を読み込むと、エラーになることがあります。バージョンの違いで、エラーになるようです。この場合、json の該当箇所を適切な値に書き換えるかエラーになった項目の削除が必要になります。

完成！

ヨシ！
